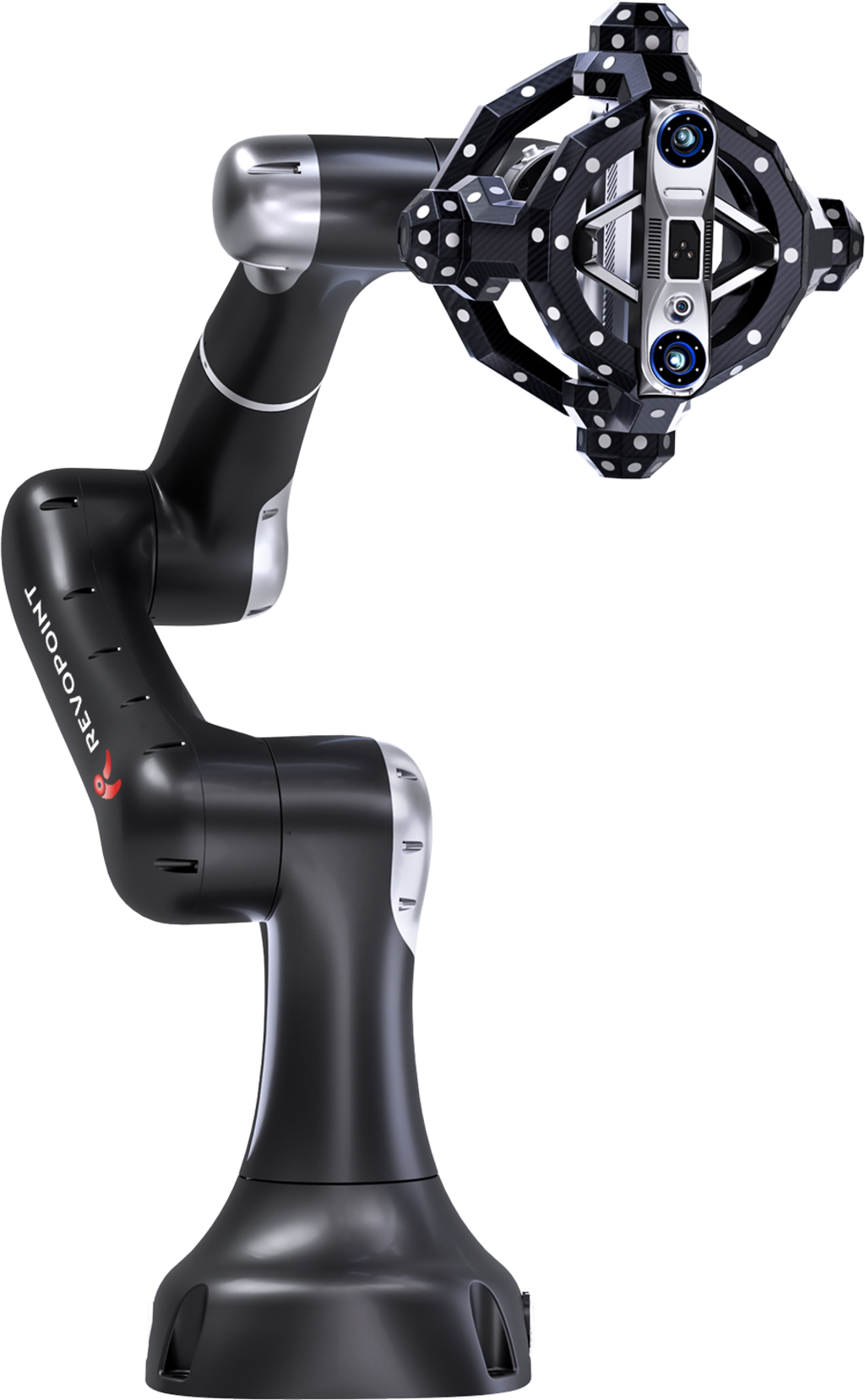

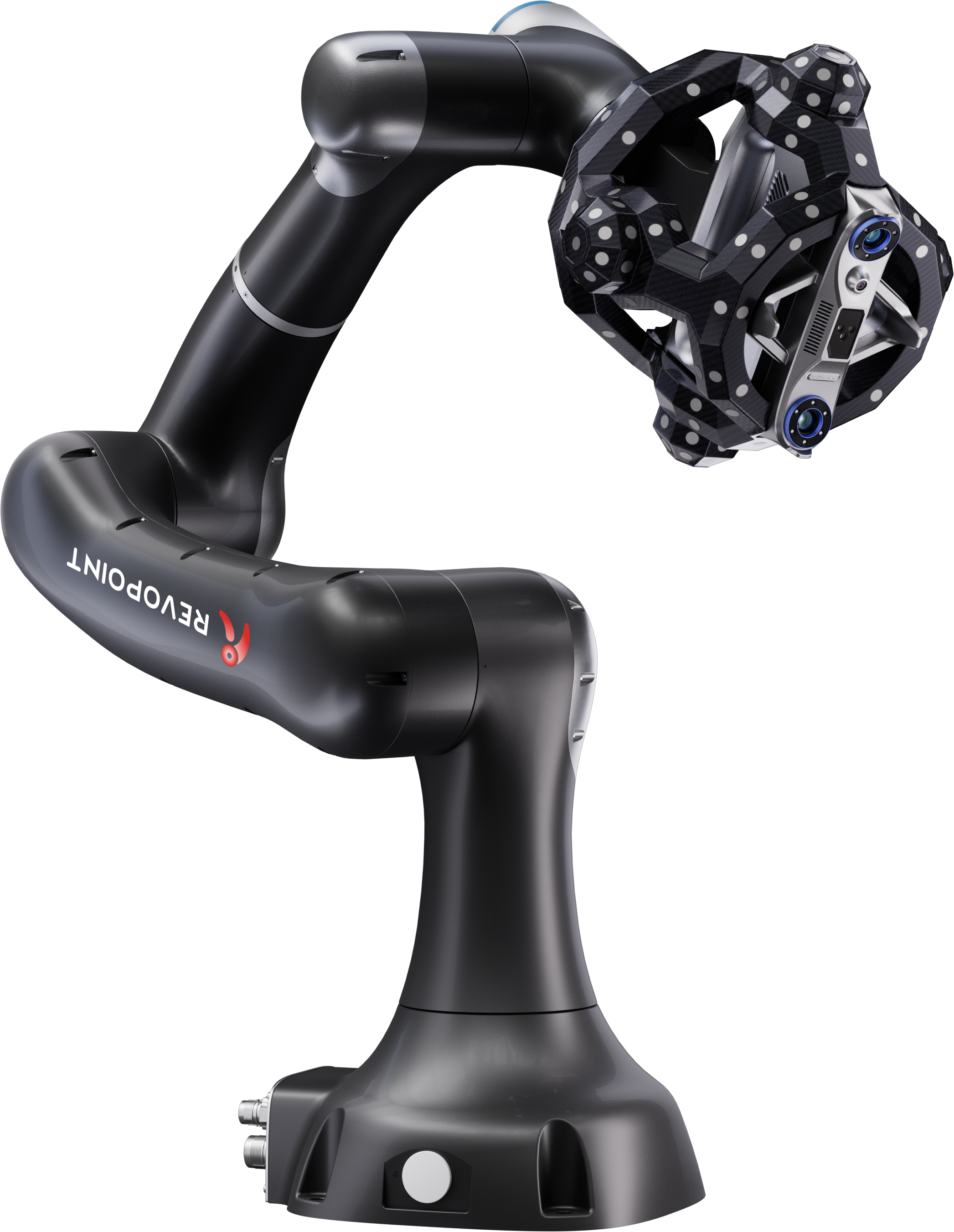

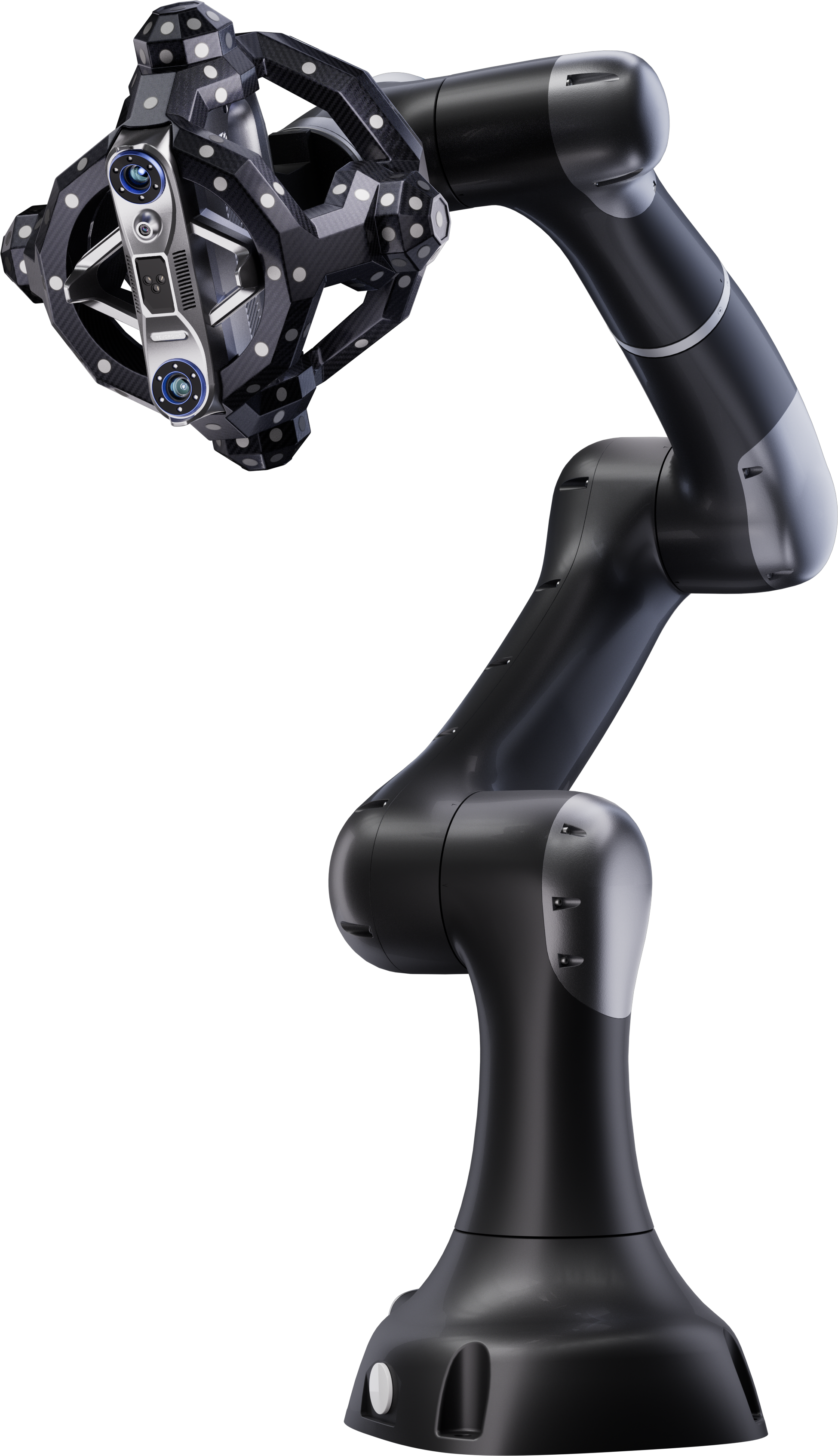

Revopoint Robot Metrohub 09T Robot 3D Scanning System, 1 sada

Revopoint Metrohub 09T Robot 3D Scanning System je plne integrované riešenie na automatizované 3D skenovanie a meranie v laboratóriách, na skúšobných pracoviskách a vo výrobných linkách. ystém kombinuje kolaboratívne šesťosové robotické rameno Vbot 9 s vysoko presným sledovacím systémom Metrohub a 3D skenerom Trackit Optical Tracking, čím zabezpečuje úplne automatizovaný pracovný postup od snímania komponentov až po vyhodnotenie. Vďaka citlivým snímačom sily, intuitívnemu ovládaniu metódou „drag-to-teach“ a bezproblémovej integrácii so softvérom Revo otvára tento systém úplne nové možnosti v oblasti reverzného inžinierstva, kontroly kvality a sériových kontrol!

Automatizované skenovanie pomocou robota

Kolaboratívny Metrohub umožňuje plne automatizované 3D snímanie a meranie celých sérií súčiastok. Vďaka integrovaným snímačom sily systém rozpozná aj najmenšie dotyky a pri možnej kolízii sa okamžite zastaví. Môžete tak bezpečne a produktívne pracovať vedľa robotického ramena bez potreby samostatných bezpečnostných zón alebo ochranných mreží.

Jednoduchá automatizácia komplexných skenov

Flexibilné šesťosové robotické rameno Vbot 9 v kombinácii s 3D skenerom Trackit Optical Tracking dokáže plne automaticky zachytiť aj komplexné geometrie s priemerom až 0,5 m. Kombinácia presného riadenia pohybu a optického sledovania zabezpečuje spoľahlivé mračná bodov v každej polohe skenovania.

• Objemová presnosť: 0,025 mm + 0,04 mm x L (m),
• Rozsah pohybu: 6 osí, polomer pohybu ±360°.

Vysokorýchlostná kontrola v reálnom čase

Vďaka 30 modrým laserom s krížovými líniami a rýchlosti merania až 1,5 milióna meraní za sekundu sa systém Metrohub bezproblémovo integruje do existujúcich výrobných liniek. Sledovanie bez značiek umožňuje efektívnu automatizovanú kontrolu bez potreby vybavovať súčiastky referenčnými bodmi. Výsledkom je výrazne vyššia efektivita kontroly a výroby.

6-osové snímanie sily pre maximálnu presnosť

Vbot 9 disponuje integrovaným 6-osovým snímaním sily, ktoré robotu poskytuje mimoriadne citlivú spätnú väzbu o pôsobiacej sile v reálnom čase. Systém tak môže dynamicky reagovať na vonkajšie vplyvy, presne regulovať pôsobiacu silu a vykonávať vysoko presné a komplexné manipulačné úlohy.

Intuitívne programovanie Drag-to-Teach

Funkcia Drag-to-Teach výrazne zjednodušuje programovanie robota: namiesto písania komplexných kódov jednoducho manuálne prevediete robotické rameno požadovanou sekvenciou pohybov - systém si zapamätá jednotlivé polohy a potom ich presne zopakuje. Aj začiatočníci tak môžu komplexné skenovacie postupy nakonfigurovať v priebehu niekoľkých minút.

3D automatizácia Plug-and-Play

Systém ponúka tri intuitívne spôsoby vytvárania skenovacích trás:

• Drag-to-Teach: manuálne učenie pohybom robota
• CAD-to-Path: automatické vytvorenie trasy z existujúcich údajov CAD
• Vision-to-Path: vytvorenie trasy pomocou kamery na základe rozpoznanej súčiastky

Výrazne tak znížite náročnosť programovania a komplexné skenovacie postupy vytvoríte rýchlo, flexibilne a presne.

Kompletná integrácia so softvérom Revo

Robot 3D Scanning System je bezproblémovo integrovaný do softvérovej sady Revo:

• Revo Measure: automatický import CAD, porovnávanie mračien bodov a polygonálnych sietí s CAD údajmi, merania GD&T jediným kliknutím
• Revo Design: bezproblémový pracovný postup Scan-to-CAD pre rýchle a presné reverzné inžinierstvo

Systém tak pokrýva celý proces od 3D snímania cez vyhodnotenie až po konštrukciu v jednotnom softvérovom prostredí.

Kalibrácia len za 25 minút

Namiesto zdĺhavých a chybových kalibračných procesov systém využíva automatický viacrovinový kalibračný systém medzi zariadeniami Trackit a Vbot. Kompletná kalibrácia je dokončená už za 25 minút. Bez zdrojov ľudských chýb a so spoľahlivými, opakovateľnými výsledkami.

Bezpečnosť integrovaná už v dizajne

Vďaka citlivosti na silu 1 N dokáže Vbot 9 rozpoznať aj najmenší dotyk a okamžite sa zastaví. Môžete tak pracovať priamo vedľa robota bez bezpečnostných plotov alebo samostatných zón.

Otvorené softvérové rozhranie pre aplikácie tretích strán

Prostredníctvom softvérového riadiaceho protokolu TCP/IP možno systém bez problémov integrovať do existujúceho riadiaceho softvéru a automatizačných prostredí. Ideálne na automatizáciu výroby, kontrolu, Batch 3D skenovanie a individuálne aplikácie vo výskume a výrobe.

Odnímateľný a flexibilný

3D skener je odnímateľný a možno ho používať na samostatné manuálne aplikácie. So systémom tak získate nielen automatizované riešenie, ale aj flexibilitu mobilného ručného skenera na špeciálne použitie!

Obsah balenia

• 1x Trackit Tracking 3D skener
• 1x Robot Vbot 9
• 1x Tlačidlo núdzového zastavenia
• 1x Ethernetový kábel
• 1x Napájací zdroj pre robot Vbot 9
• 1x Elektrický kovový otočný stôl
• 1x Adaptér skenera
• 8x Cieľová značka v tvare písmena T
• 1x Kalibračný blok (Gauge Block)
• Sada imbusových kľúčov s plochým skrutkovačom
• 40x Skrutka
• 20x Káblová spona
• 1x Držiak kábla s prísavkou
• 1x Nástroj na kolíky
• Softvér TrackBot

Technické údaje

► 3D skener Trackit Optical Tracking

Skener

Trackit

► Robot Vbot 9
