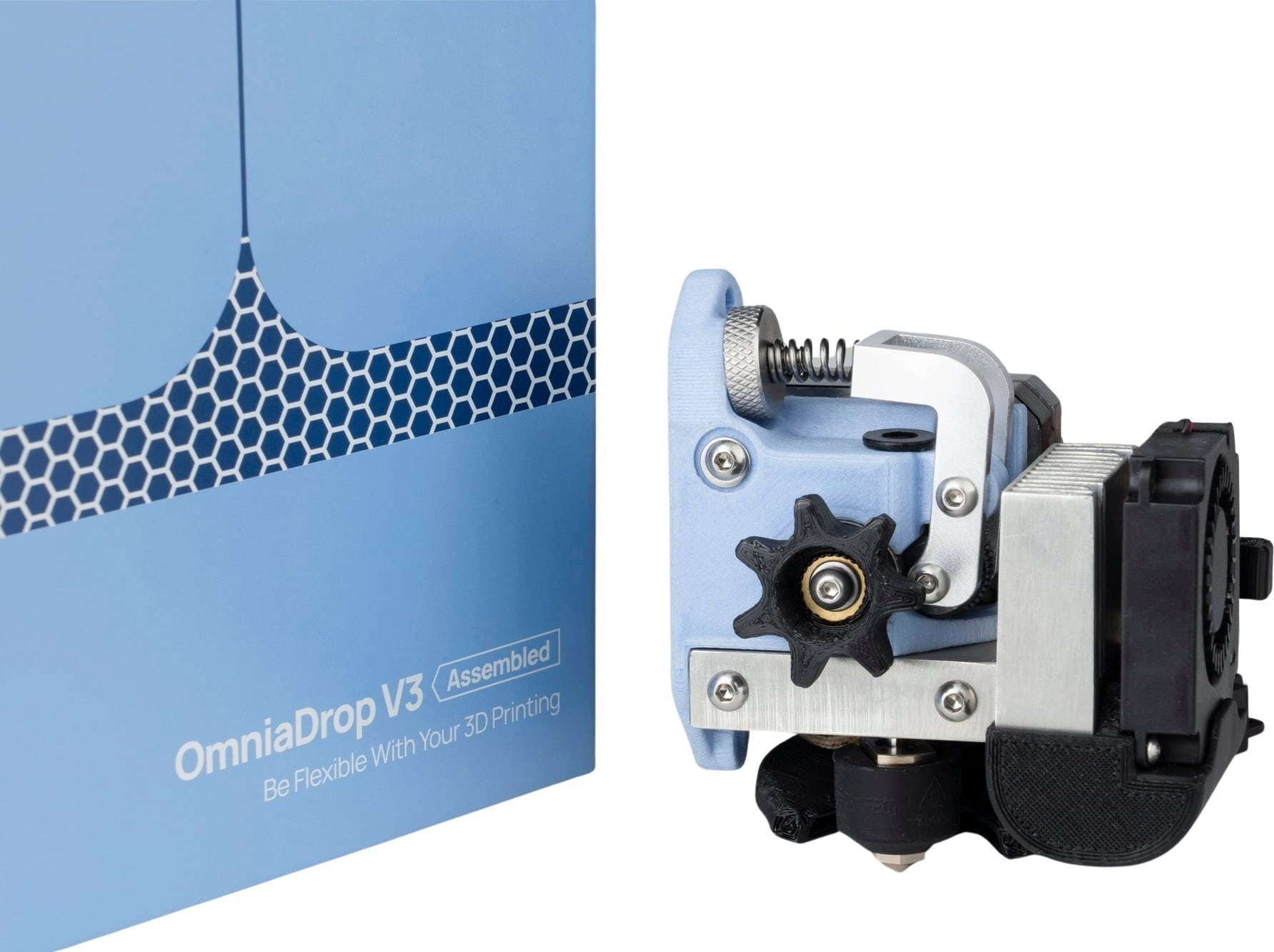

DropEffect OmniaDrop V3, Hardware Kit

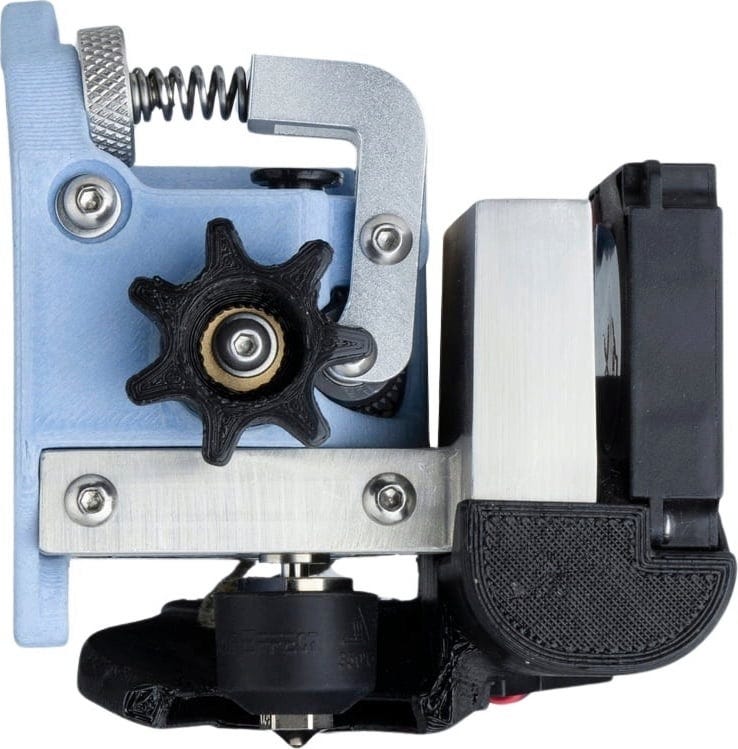

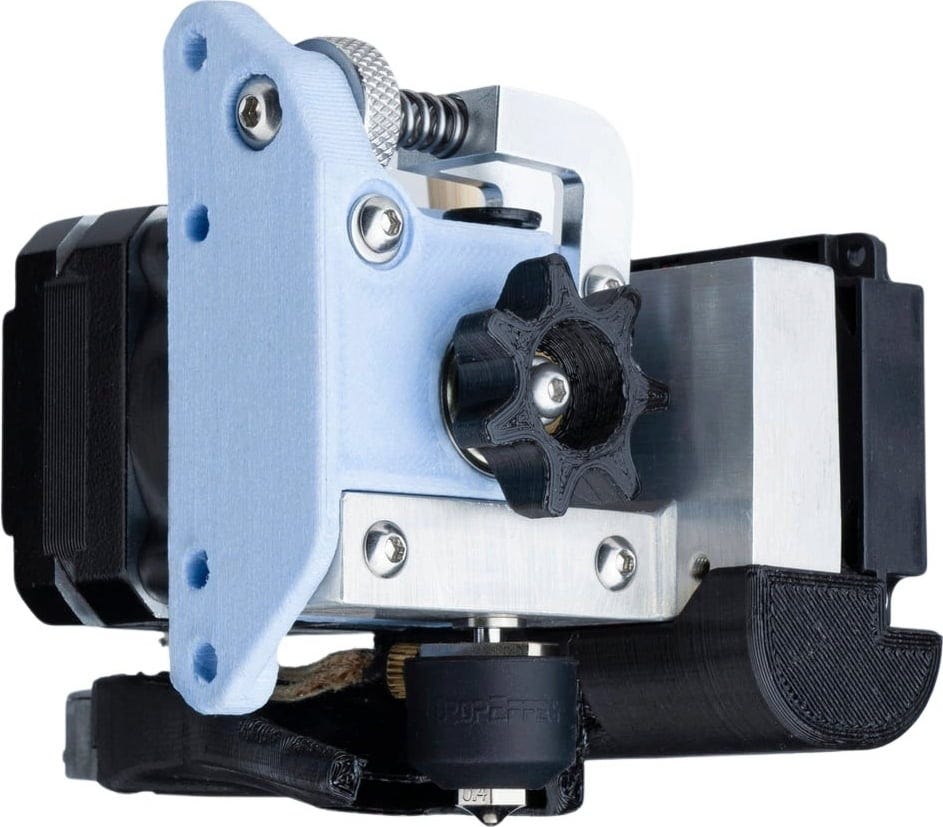

OmniaDrop V3 od DropEffect je výnimočný extrudér typu "všetko v jednom" určený na tlač flexibilných materiálov aj materiálov s obsahom vlákien. Hlavné telo extrudéra je vyrobené z kompozitných vlákien PA-GF, ktoré ponúkajú vysokú pevnosť a nízku hmotnosť.

Malá planetová prevodovka, ale silná extrúzna sila

Extrudér OmniaDrop V3 je vybavený priestorovo úspornou planetovou prevodovkou s extrúznou silou 100 N, ktorá umožňuje vytláčať aj tie najnáročnejšie materiály! Prevodový pomer 5 : 1 znamená, že na pohon filamentu s priemerom 1,75 mm alebo 3 mm je potrebný nízky krútiaci moment.

Keďže je potrebný nízky krútiaci moment, OmniaDrop V3 je vybavený ľahkým a kompaktným Pancake krokovým motorom Nema17 so základnou hmotnosťou 250 g, vďaka čomu je aj hmotnosť celého extrudéra oveľa nižšia.

Dvojitý pohonný systém z tvrdenej ocele

Na bezpečné uchopenie filamentu bez šmyku používa OmniaDrop V3 dve hnacie ozubené kolesá z kalenej ocele s tvrdosťou HRC 60+ a tesnými, ostrými zubami. Povrchová úprava RNC, ktorá dosahuje povrchovú tvrdosť až HV3300+, zabezpečuje dlhú životnosť ozubených kolies.

Kým hlavný hnací prevod je poháňaný planetovým prevodom, voľnobežný prevod je poháňaný hlavným hnacím prevodom s dvoma guličkovými ložiskami.

Špeciálne navrhnutý chladiaci systém proti deformácii

OmniaDrop V3 má špeciálne navrhnutý systém chladenia, ktorý minimalizuje riziko deformácie. Chladiaci blok je navrhnutý tak, aby chladený vzduch prúdil vertikálne nahor, takže prúd vzduchu z chladiaceho bloku neovplyvňuje vytlačený model.

Výrazne sa zlepšila aj geometria chladiča súčiastky, aby sa rýchlo odvádzalo teplo extrudovaného filamentu, a tým sa dosiahol vyšší chladiaci účinok na väčšej ploche.

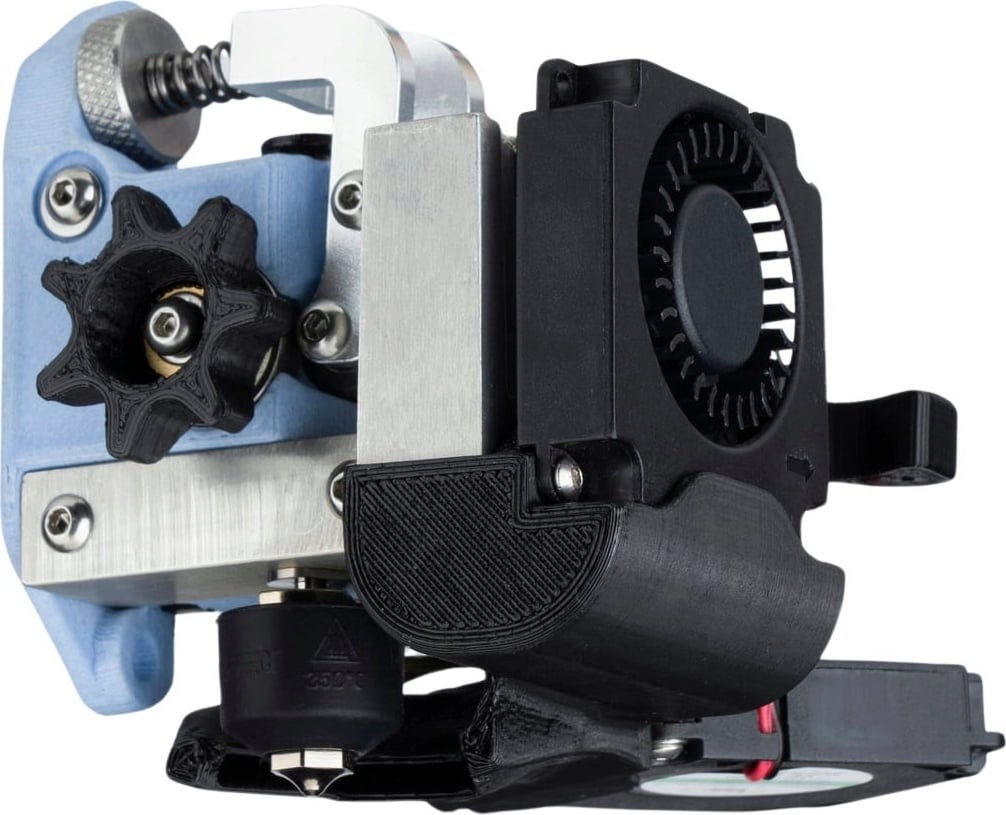

Ventilátor chladenia komponentov

K extrudéru bol pridaný ventilátor na chladenie komponentov. Budete ho potrebovať pri tlači niektorých polymérov, napríklad PLA a TPU, ale chladiaci ventilátor je užitočný aj pri tlači mostíkov a iných presných detailov, pretože zabraňuje zvlneniu na previsoch.

Krúžkový ohrievač ako hotend

Extrudér má ohrievací modul na rýchle meranie a reguláciu teploty pomocou medeno-niklového kruhového ohrievača (280 °C, 50 s), ktorý sa používa aj ako hotend. Jeho výhody sú:

• rovnomerná hustota výkonu okolo trysky,
• lepšie rozloženie teploty,
• rýchlejšie meranie teploty,
• ventilátor chladenia súčiastok v tvare písmena U alebo O môže byť umiestnený bližšie k tryske.

Krátka dráha filamentu na presnejšiu prácu s flexibilnými filamentmi

Chladiace rebrá boli umiestnené na boku chladiaceho bloku s cieľom čo najviac skrátiť dráhu filamentu. Táto skrátená dráha filamentu zabezpečuje rýchlejšiu a presnejšiu reakciu extrudéra a zabraňuje ohnutiu. Ostré zuby dvoch hnacích koliesok uchopujú filament obzvlášť pevne z oboch strán a tlačia ho do hotendu nielen hladko, ale aj rovnomerne.

Takáto kombinácia krátkej dráhy filamentu a silných hnacích koliesok umožňuje tlačiť flexibilné filamenty akéhokoľvek druhu.

Kompatibilita s tryskami E3D

OmniaDrop V3 je kompatibilný s tryskami E3D. Extrudér sa dodáva s originálnou mosadznou tryskou s priemerom 0,4 mm.

Symetrický dizajn hardvéru

Všetky hardvérové komponenty OmniaDrop V3 sú symetricky navrhnuté, čo umožňuje montáž extrudéra v zrkadlovom obraze.

Hlavné telo extrudéra je tiež vytlačené 3D tlačou a môže byť prepracované podľa individuálnych želaní používateľa.

Zoznam príslušenstva:

• 1 x šesťhranný kľúč H2,5
• 1 x imbusový kľúč H2.0
• 1 x imbusový kľúč H1,5
• 1 x podložka
• 1 x tepelné silikónové mazivo (0,5 g)
• 2 x závitové vložky M3
• 4 x závitové vložky M2
• 1 x otvorený kľúč H6.0
• 1 x predlžovací kábel ventilátora 5 cm - JST-XHP
• 1 x predlžovací kábel termistora 5 cm - JST-XHP
• 1 x predlžovací kábel motora 5 cm - JST-XHP
• 1 x predlžovací kábel ohrievača 5 cm
• 1 x predlžovací kábel ventilátora 5 cm - DuPont
• 1 x predlžovací kábel motora 5 cm - DuPont
• 1 x predlžovací kábel termistora 5 cm - DuPont

Tu nájdete užitočný návod na montáž.

Tu nájdete užitočné návody na tlač.
