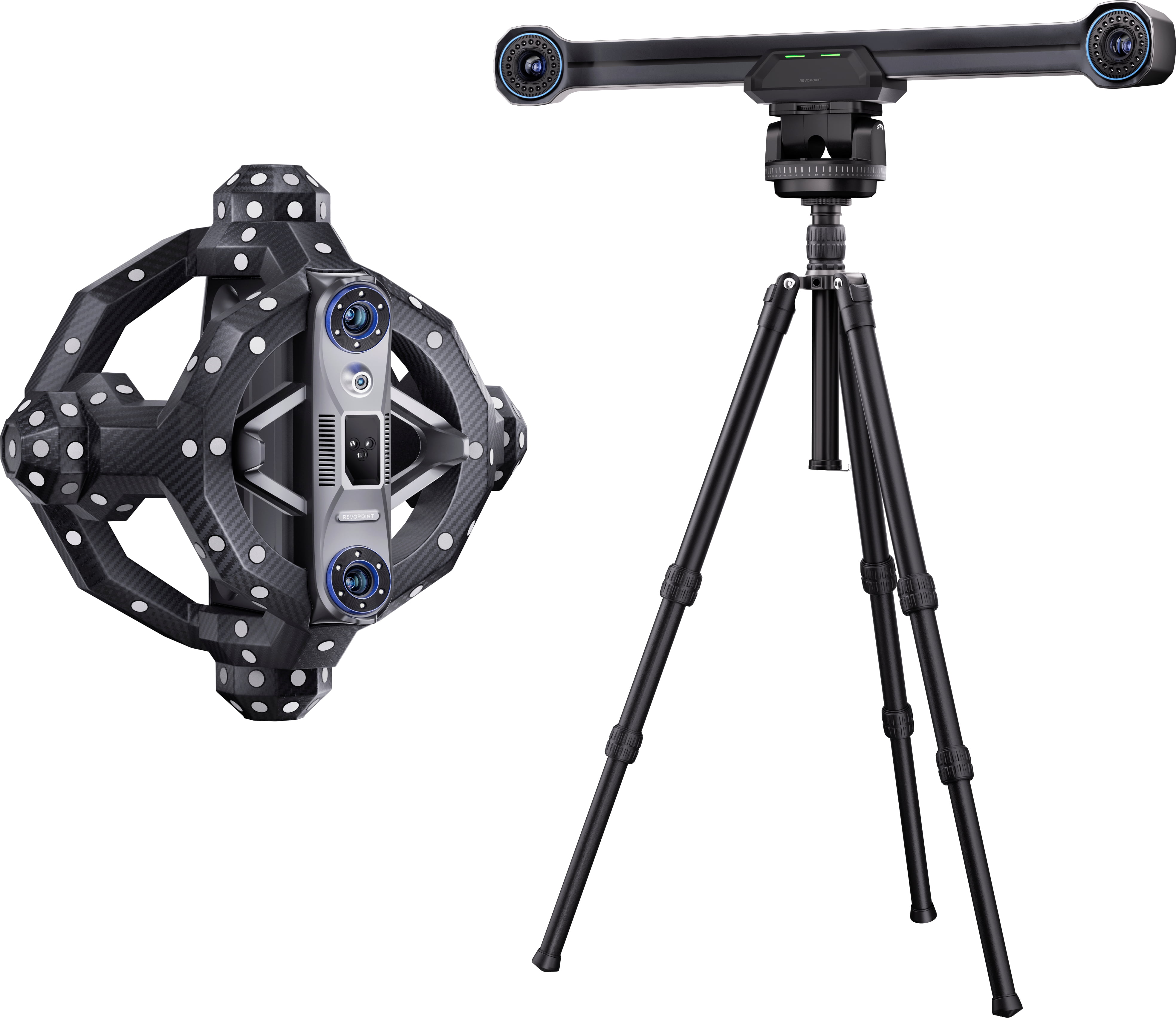

Revopoint Trackit

Zariadenie Revopoint3D Trackit nielenže poskytuje presnosť až na bod, ale myslí aj na budúcnosť - od automatickej kalibrácie až po bezproblémovú integráciu do nastavení robota. Či už v manuálnom režime alebo s optickým sledovaním: Trackit zaručuje stabilné, opakovateľné výsledky - efektívne, flexibilné a vhodné na priemyselné použitie!

Najvyššia kvalita skenovania vďaka duálnemu laserovému snímaniu

Vďaka dvom režimom modrého lasera sa Trackit prispôsobí akémukoľvek povrchu a geometrii:

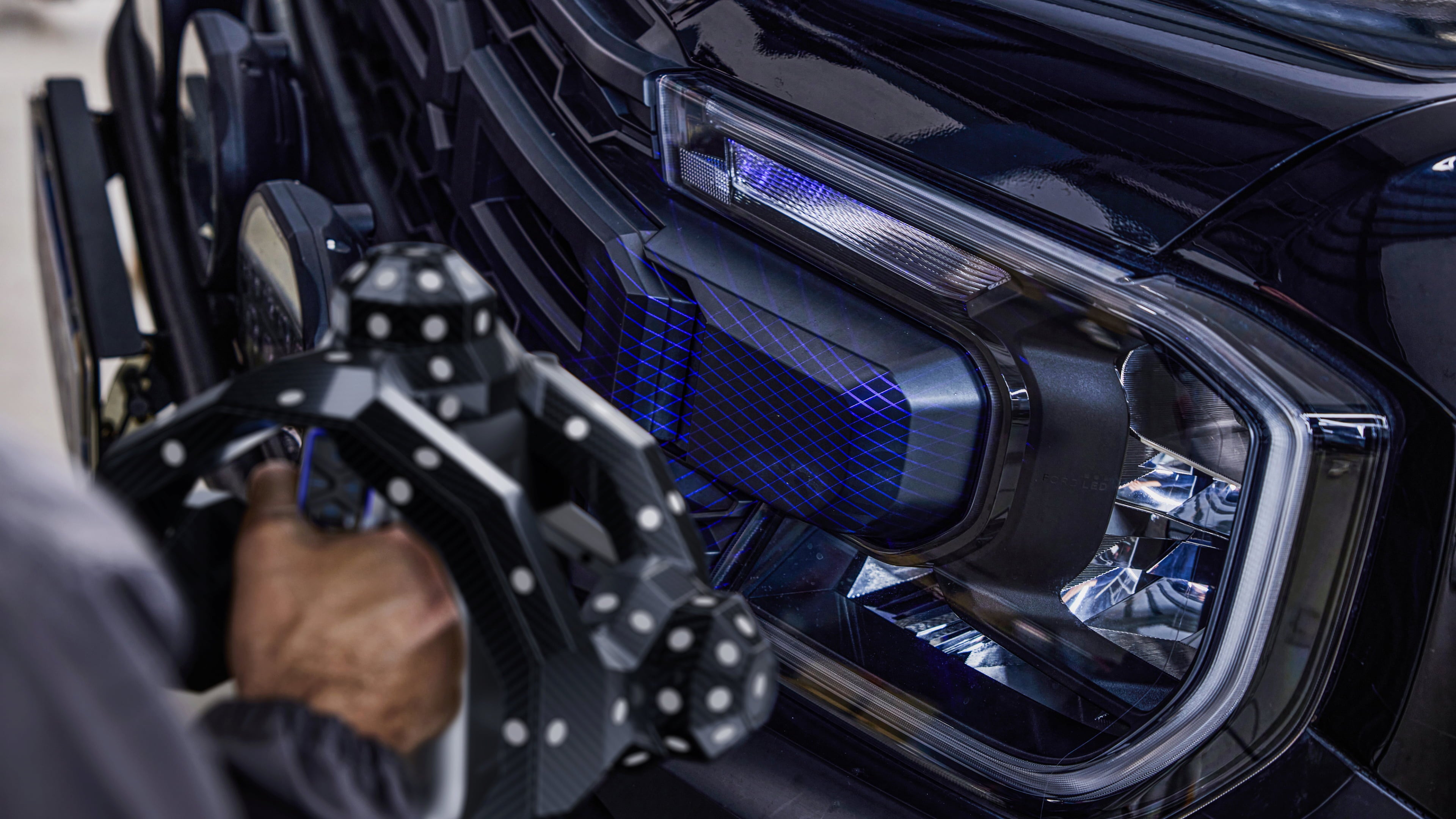

► Režim 30 krížových čiar: pre rýchle, plošné skenovanie - dokonca aj na tmavých alebo odrážajúcich materiáloch.

► Režim jednej čiary: spoľahlivo zachytáva hlboko uložené detaily ako sú vŕtania, ozubené kolieska, medzery a zárezy.

Flexibilné skenovanie s alebo bez základnej stanice

Trackit ponúka dva flexibilné prevádzkové režimy:

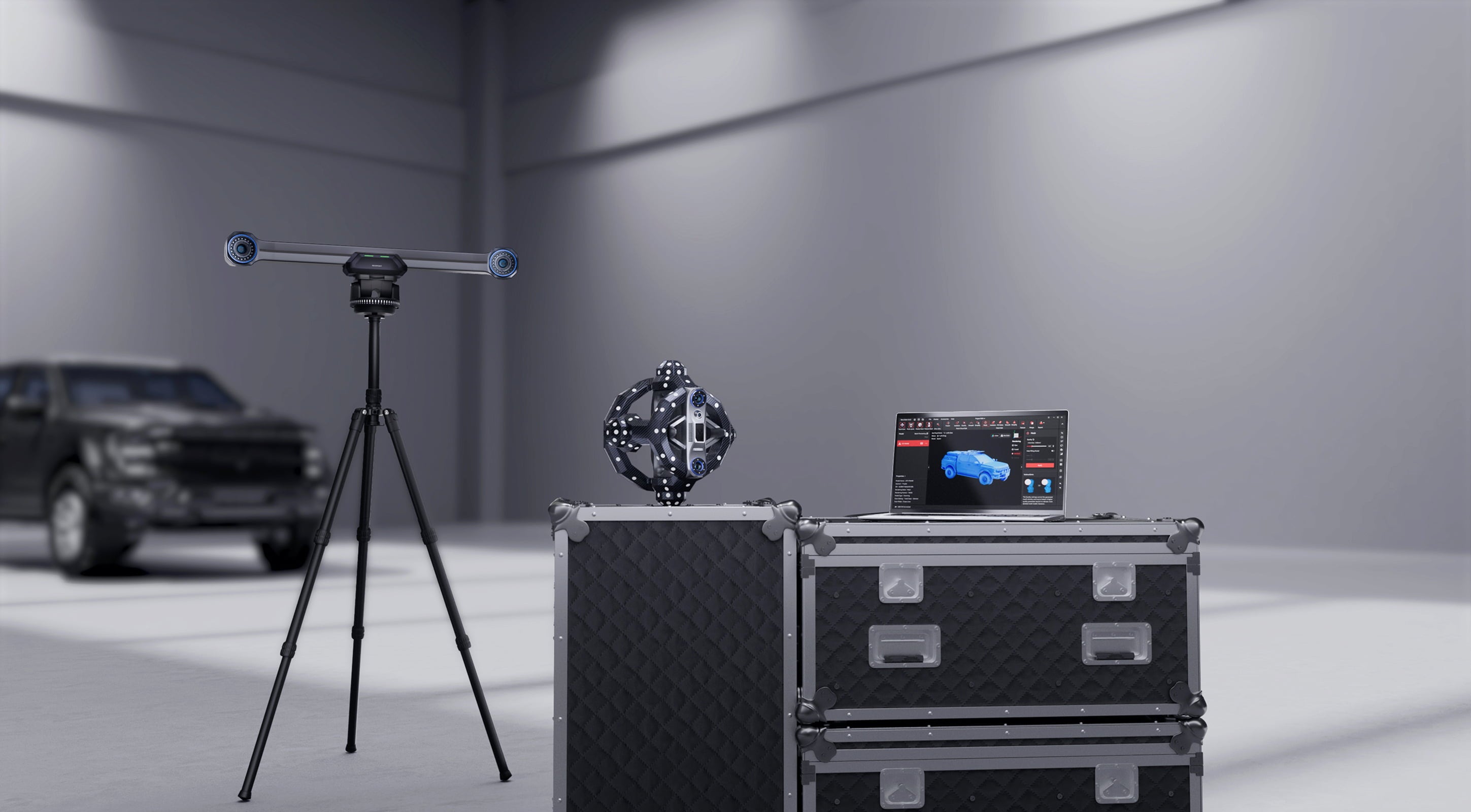

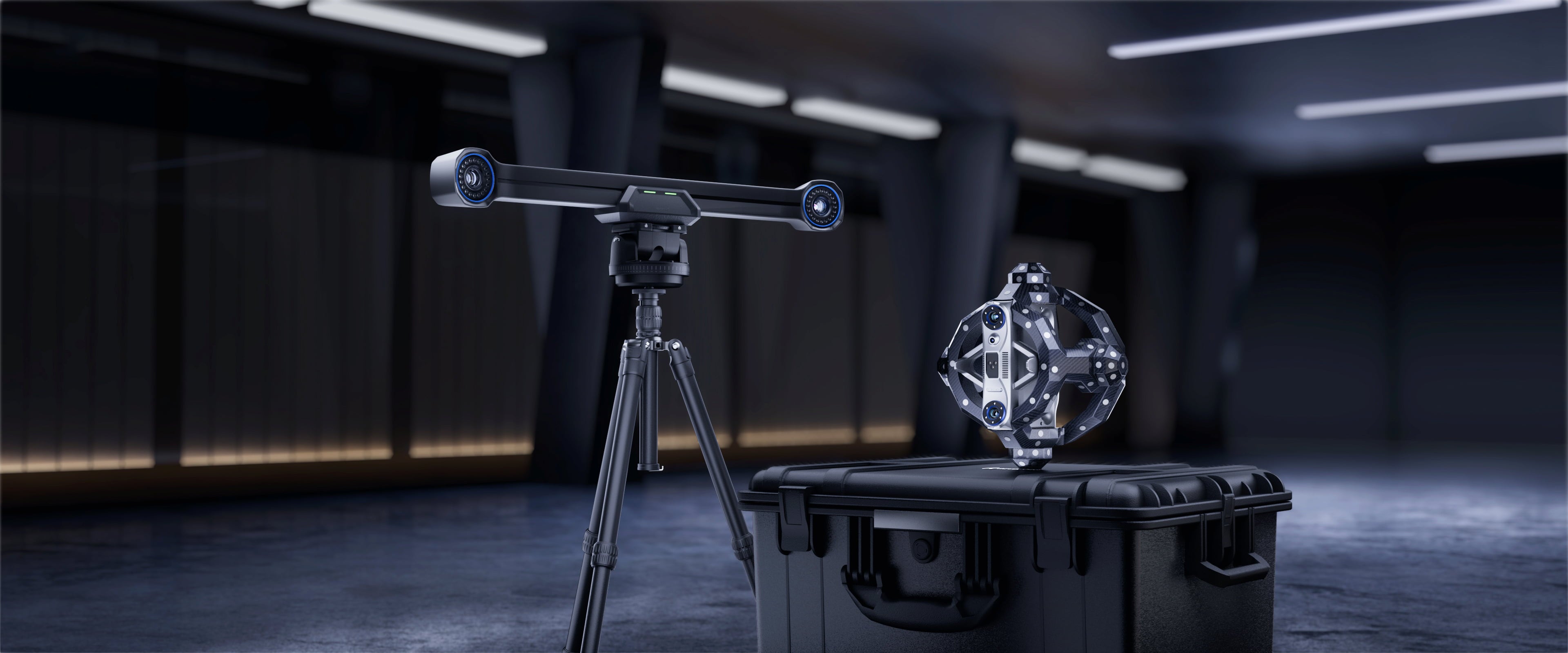

► Optické sledovanie prostredníctvom sledovacej stanice s dvoma kamerami - ideálne pre veľkoplošné objekty.

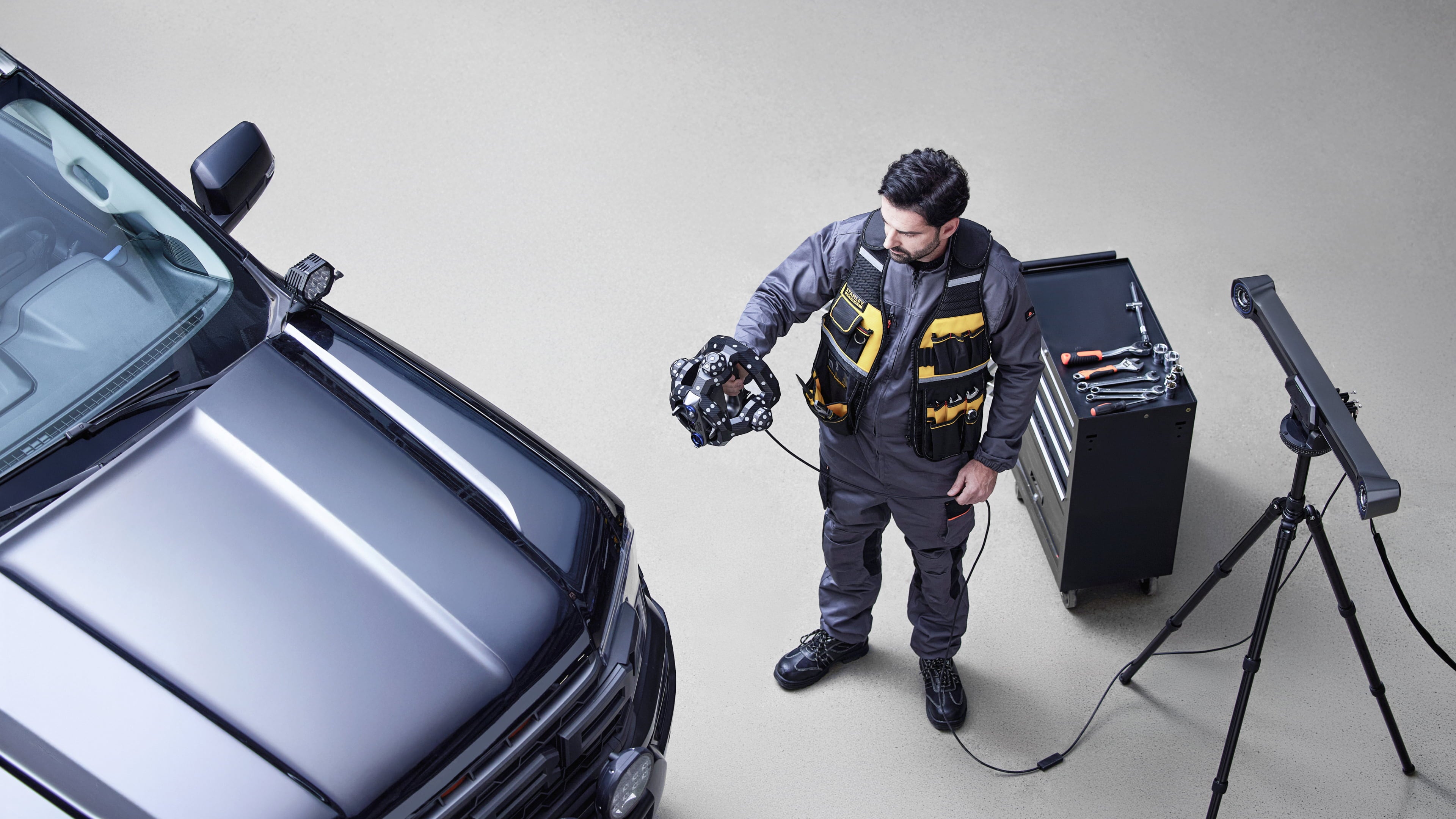

► Samostatná manuálna prevádzka - pre ťažko dostupné alebo vnútorné priestory, kde základňová stanica nemá priamu viditeľnosť.

Zber dát bez markerov a modulárna konštrukcia pre veľké objekty

Presná lokalizácia v reálnom čase eliminuje potrebu targetov.
Zariadenie Trackit pracuje úplne bez markerov a umožňuje bezproblémové 3D skenovanie objektov s rozmermi od 10 mm do 6 metrov.

Pomocou tzv. "Leapfrogging“ (postupného presúvania) môže byť základná stanica posúvaná okolo objektu - systém kotviacich blokov pritom zabezpečuje presné prepojenie snímok a kompletné zachytenie povrchu.

• Maximálna plocha sledovania: 3260 x 2845 mm (vo vzdialenosti 4 m)
• Rýchlosť merania: až 1,5 milióna bodov za sekundu
• Pracovná vzdialenosť: 1,5 - 4 m
• Dĺžka kábla: 6 m

Automatická kalibrácia kardanu

Trackit používa inteligentný dvojosový gimbal systém na plne automatickú kalibráciu. To šetrí čas, znižuje prevádzkové chyby a zaručuje konzistentne presné výsledky merania - dokonca aj pri viacerých záberoch z rôznych perspektív.

Rozšírená funkčnosť vďaka detekcii textúr

Integrovaná kamera RGB s vysokým rozlíšením zachytáva realistické textúry, ktoré sú ideálne na vizualizáciu alebo ďalšie vyhodnotenie pomocou programu Revo Measure (napr. na testovacie protokoly s rozmerovými údajmi).

Možno automatizovať vďaka robotickému rozhraniu

V kombinácii s kolaboratívnym robotickým ramenom (6 osí) možno Trackit prevádzkovať ako plne automatizovaný skenovací systém:

• Priemer objektu: do 0,5 m
• Objemová presnosť: do 0,05 mm
• Použitie: automatizovaný zber bodových mračien zložitých geometrií

Integrované monitorovanie teploty

Niekoľko vysoko citlivých snímačov trvalo monitoruje teplotu skenera a trackera - to zabraňuje tepelne indukovanému driftu a zabezpečuje trvalo vysokú presnosť.

Ďalšie funkcie

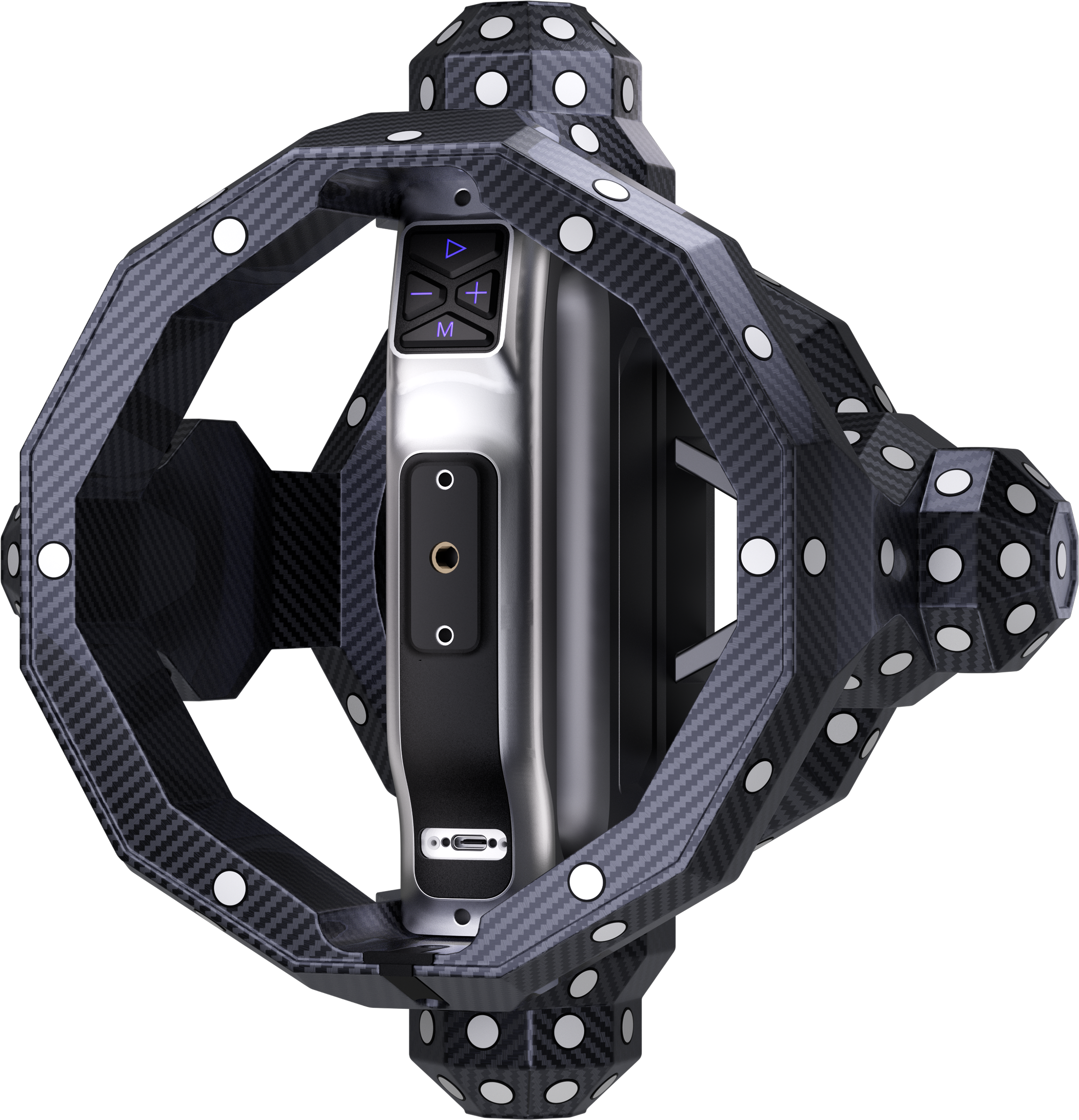

• Robustný dizajn puzdra s vystuženým rámom (s karbónom).

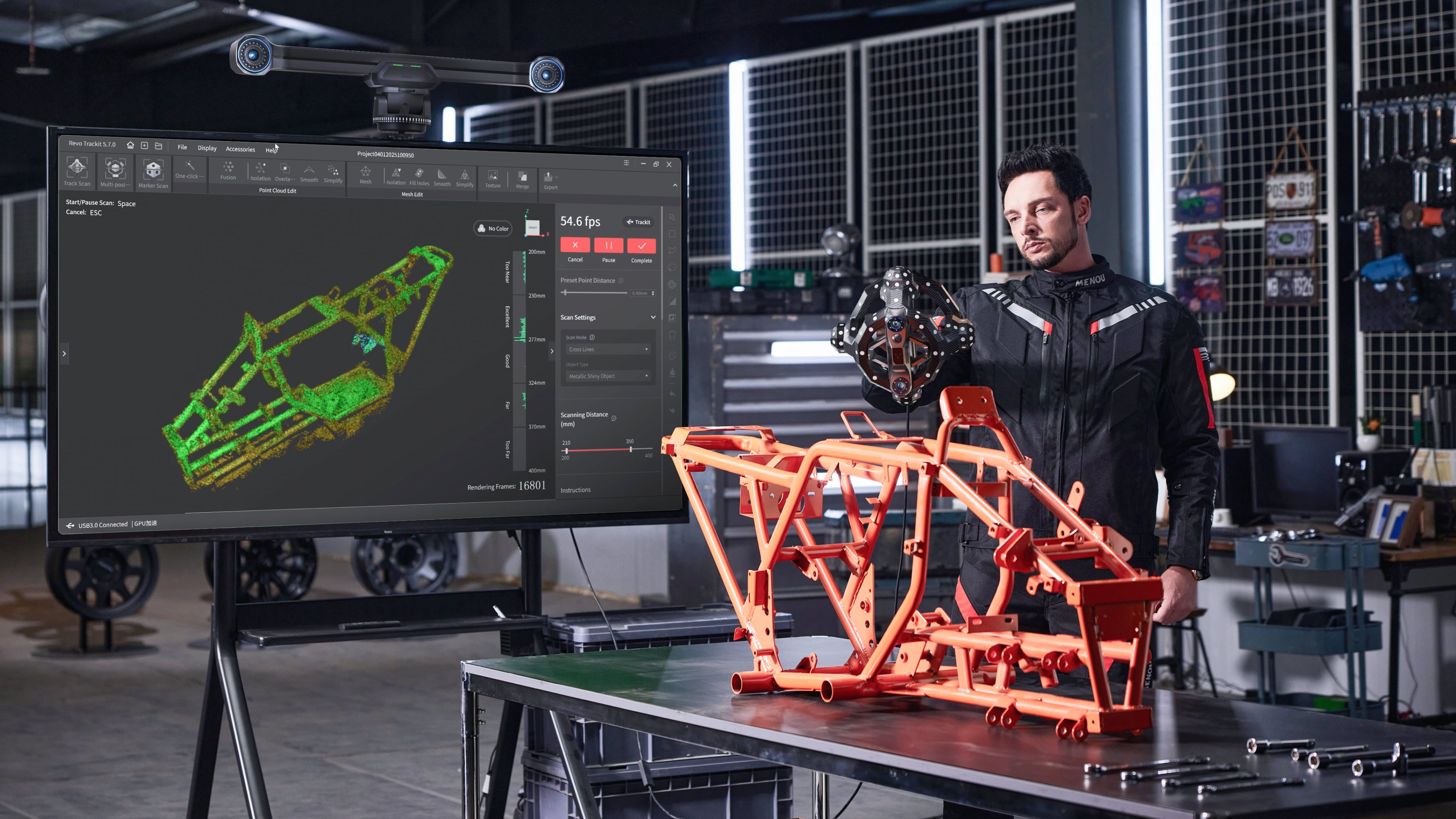

• Bezplatný softvér Revo Trackit s monitorovaním mračna bodov v reálnom čase a rozšírené parametre skenovania na optimálne ovládanie.

Obsah

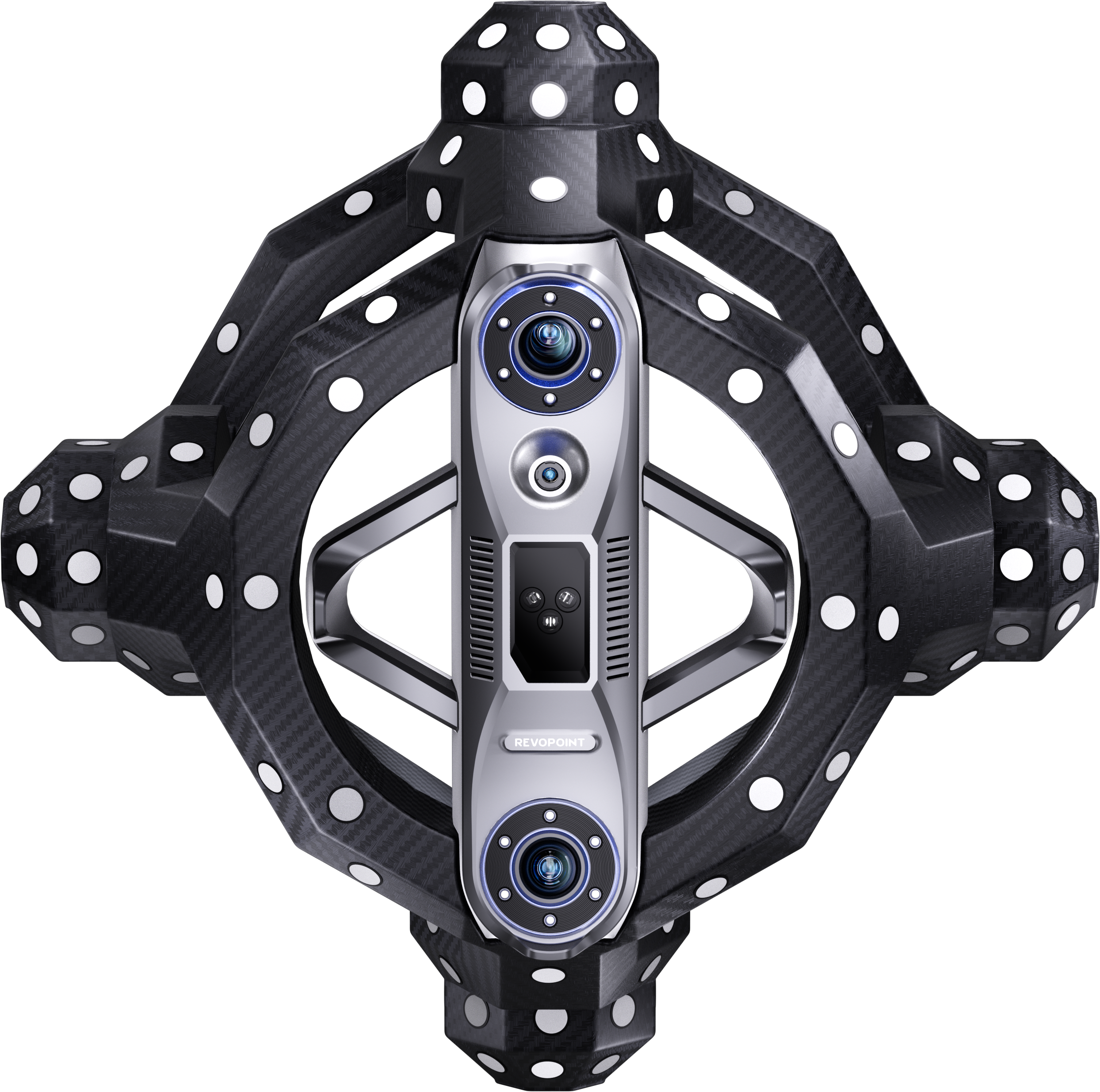

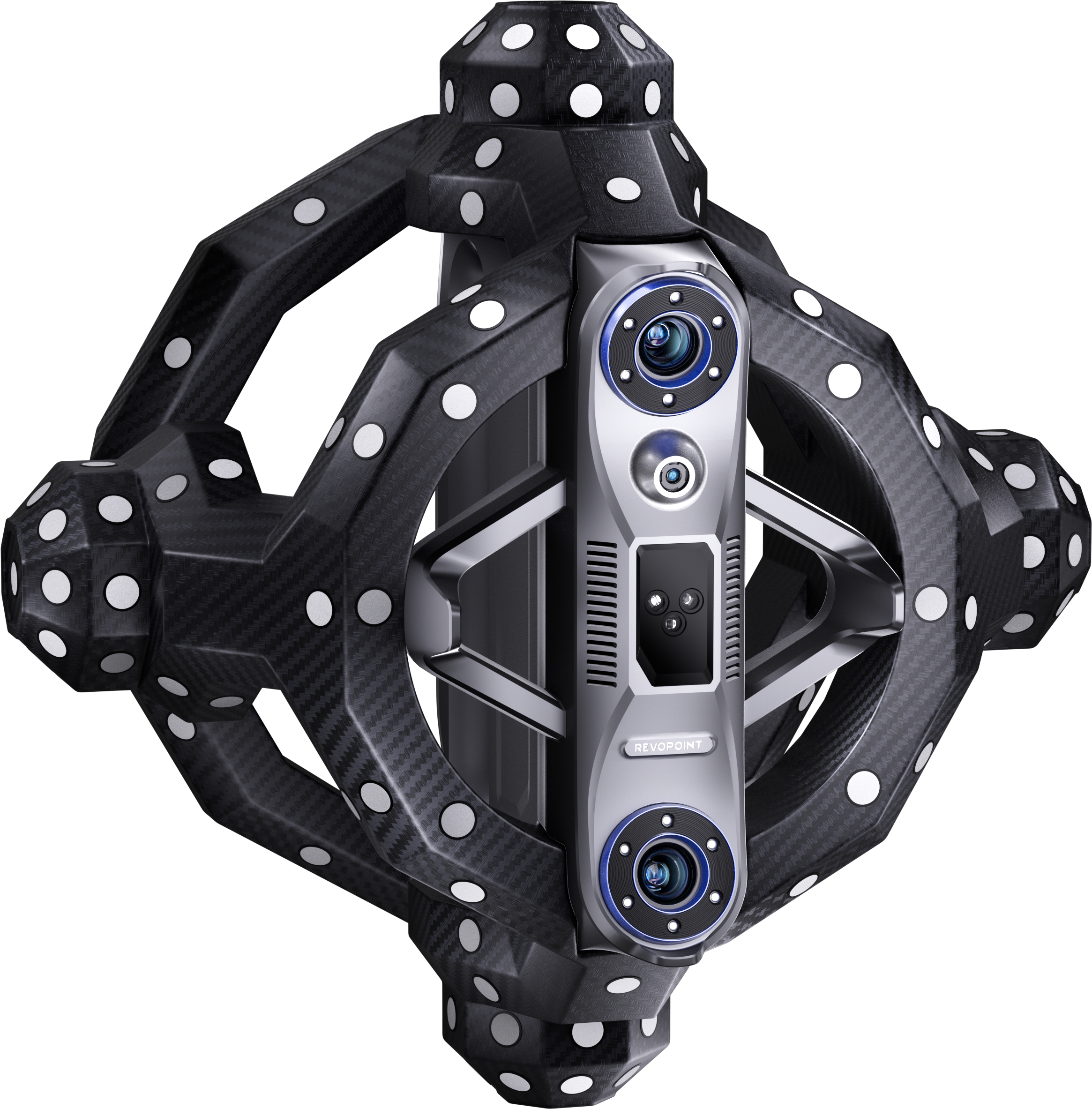

• 1x Skener
• 1x Tracker
• 1x Jednotka automatickej kalibrácie skenera (dvojosový gimbal)
• 1x Jednotka automatickej kalibrácie trackera (dvojosový gimbal)
• 1x Statív Trackera
• 1x Kalibračná tabuľa
• 1x Kalibračná tyč
• 1x Statív pre kalibračnú tabuľu
• 1x Statív pre skener
• 1x Sieťový adaptér
• 1x PC kábel (modrý)
• 1x Scanner kábel (čierny)
• 1x Scanner-Gimbal kábel (zlatý)
• 1x Tracker-Gimbal kábel (zlatý)
• Káblové pásky
• 20x magnetický marker
• 8x magnetický kotviaci blok
• 1x Polohovacia podložka
• 1x Adaptér pre skener
• 1x USB kľúč
• 1x Prepravný kufor na kolieskach pre tracker
• 1x Prepravný kufor na kolieskach pre skener

Technické údaje

► Skener

► Trackit
