MetroY Ultra, Standard Edition

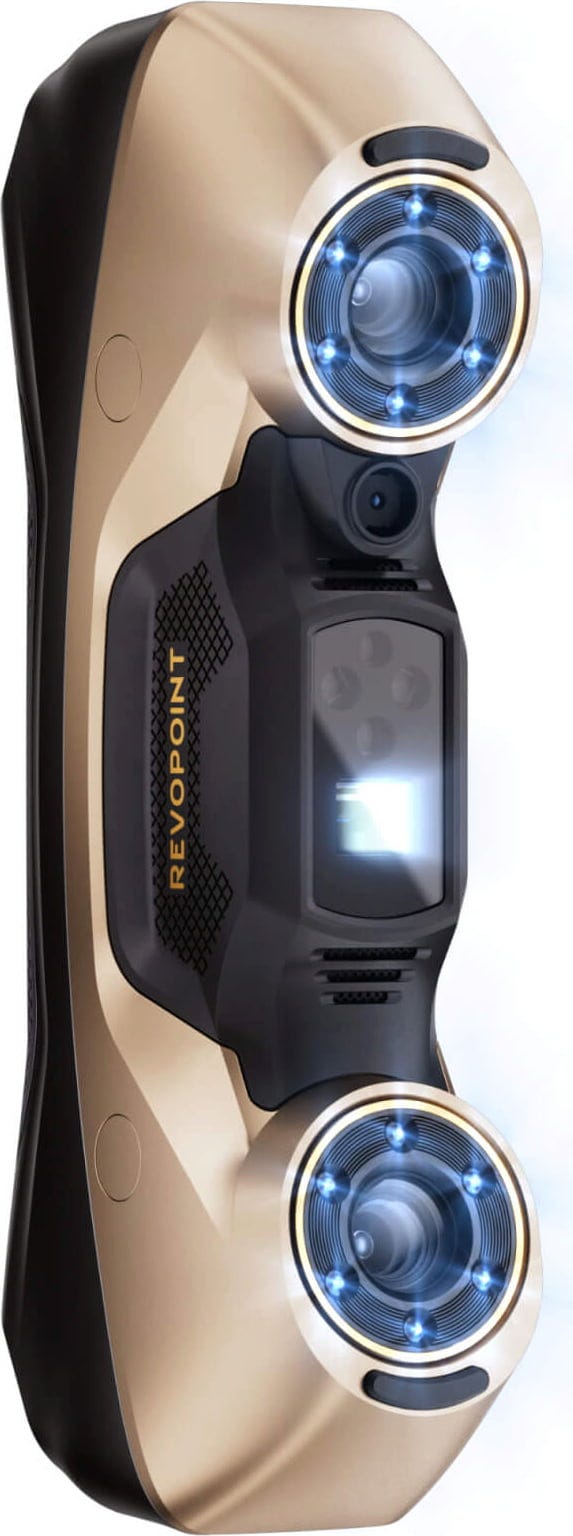

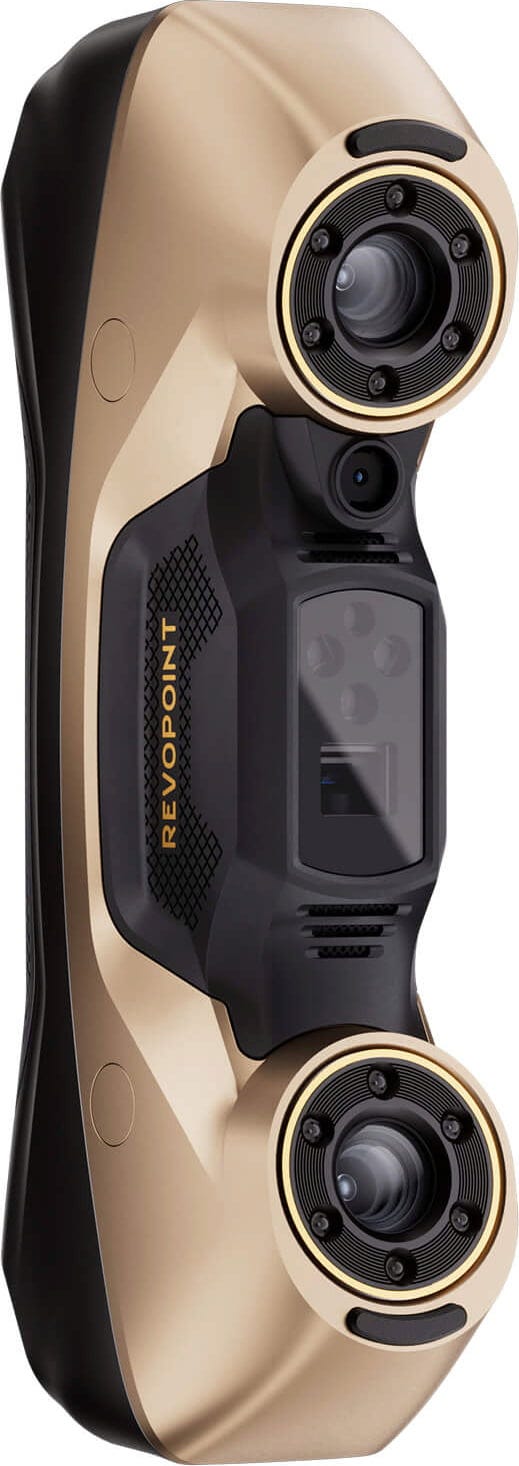

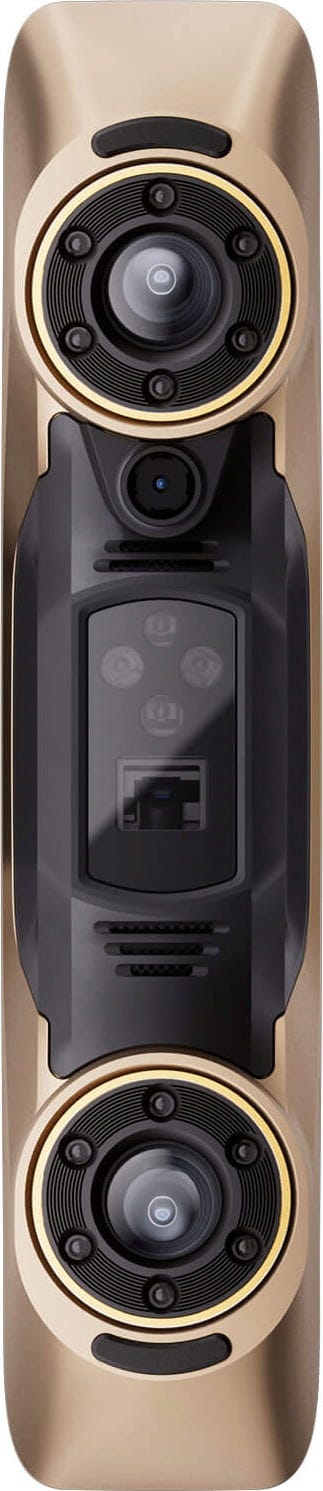

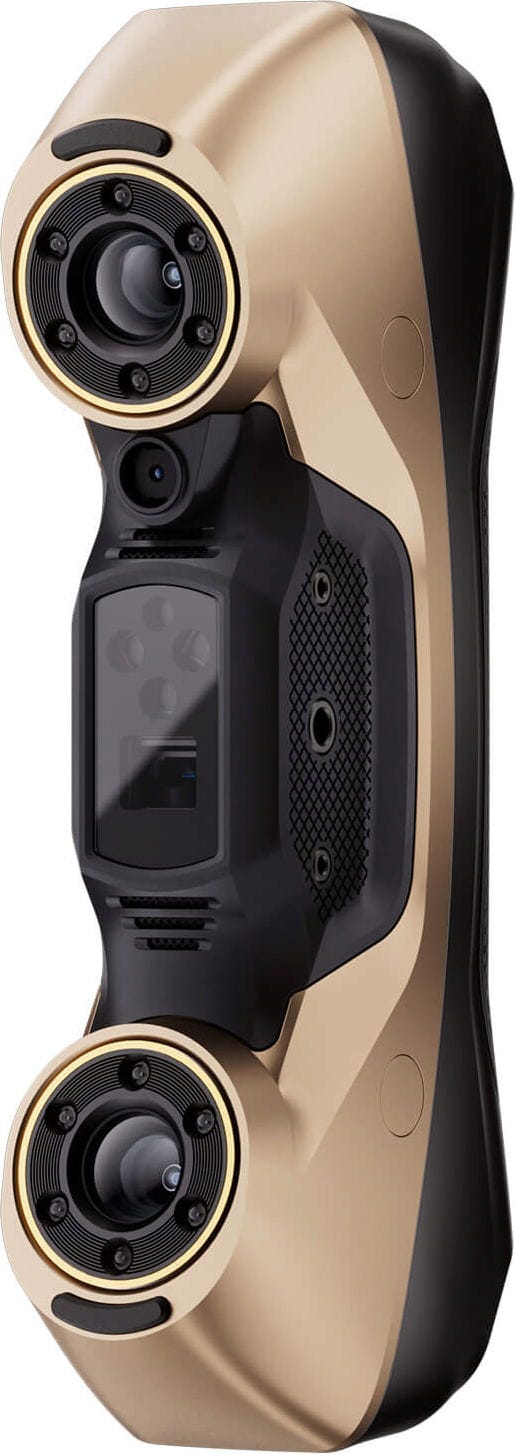

Revopoint MetroY Ultra je výkonný priemyselný 3D skener, ktorý bol špeciálne vyvinutý na presné merania, spätné inžinierstvo a kontrolu kvality. Využíva najnovšiu laserovú technológiu a technológiu štruktúrovaného svetla a poskytuje mimoriadne presné 3D údaje, a to aj v prípade zložitých geometrií a náročných povrchov.

Hlavné rozdiely medzi MetroY, MetroY Pro a MetroY Ultra:

5 režimov skenovania pre maximálnu flexibilitu

Model MetroY Ultra ponúka päť špecializovaných režimov skenovania, ktoré optimálne pokryjú každú aplikáciu:

• 34 prekrížených laserových línií: rýchle snímanie aj lesklých, tmavých alebo rovných povrchov rýchlosťou až 3 milióny bodov za sekundu.

• 15 paralelných laserových línií: presné snímanie najjemnejších detailov, hrán a zložitých štruktúr.

• Jedna línia: ideálne pre hlboké otvory, štrbiny a ťažko dostupné oblasti

• Auto Turntable režim: automatizované skenovanie s otáčacím stolom na dosiahnutie vysoko presných a reprodukovateľných výsledkov stlačením tlačidla.

• Structured Light režim: skenovanie bez markerov s rýchlosťou až 7 miliónov bodov za sekundu na mimoriadne rýchle snímanie údajov.

► Pozor! Skenovanie tváre sa neodporúča v žiadnom z režimov, pretože priame laserové žiarenie môže predstavovať riziko pre oči. Ostatné oblasti tela možno bezpečne skenovať, ak sa dodrží odporúčaná pracovná vzdialenosť. Na podporu zobrazuje softvér počas skenovania indikátor vzdialenosti v reálnom čase, aby ste vždy pracovali v bezpečnej oblasti.

Najvyššia presnosť pre priemyselné aplikácie

Vďaka objemovej presnosti 0,015 + 0,04 mm x L (m) skener zachytáva aj zložité geometrie s najvyššou úrovňou detailov. Vysoká rýchlosť skenovania až 90 snímok za sekundu umožňuje rýchle a presné pracovné postupy.

CMM Edition pre overené výsledky merania (iba CMM Edition)

Integrované overenie CMM v CMM Edition zabezpečuje spoľahlivé údaje z meraní priamo na mieste. V kombinácii s certifikovanou kalibračnou doskou z uhlíkových vlákien sa skenovanie automaticky porovnáva s referenčnými údajmi na overenie presnosti.
Vďaka algoritmom certifikovaným spoločnosťou PTB poskytuje softvér presné výsledky meraní v súlade s normami na zabezpečenie kvality a priemyselné testovacie procesy.

Skenovanie bez prípravy

Dokonca aj náročné povrchy možno ľahko snímať: Revopoint MetroY Ultra skenuje tmavé alebo reflexné materiály bez skenovacieho spreja, čo výrazne zjednodušuje a urýchľuje pracovný postup.

Bezdrôtová práca a živá spätná väzba

Prostredníctvom Wi-Fi 6 môžete prenášať skenovanie v reálnom čase a sledovať ho priamo na svojom zariadení. Vďaka živej spätnej väzbe môžete okamžite identifikovať chýbajúce oblasti alebo slepé miesta a optimalizovať zachytávanie údajov počas procesu skenovania.

Spoľahlivosť aj vo vonkajšom prostredí

Vďaka výkonnej laserovej technológii skener spoľahlivo funguje aj pri silnom slnečnom svetle až do 100 000 luxov. Dodávaná nabíjateľná batéria umožňuje až 2,5 hodiny bezdrôtového skenovania (pri použití držiaka batérie).

Presná kalibrácia pre konzistentné výsledky

Integrovaný kalibračný systém s fotolitografickou kalibračnou doskou zabezpečuje dlhodobo stabilné a reprodukovateľné výsledky merania.

Realistické textúry a pracovné postupy skenovania do CAD

Integrovaná HD kamera RGB zachytáva detailné farebné textúry pre realistické 3D modely. V kombinácii s aplikáciami Revo Measure a Revo Design možno skenované údaje priamo spracovávať - od úprav sietí a parametrického modelovania až po aplikácie skenovania do CAD.

Vlastnosti

• Priemyselný 3D skener s 5 režimami skenovania: 34 skrížených laserových línií, 15 paralelných laserových línií, jedna laserová línia, Auto Turntable Modus, Structured Light Modus
• Až 7 miliónov bodov/s a rýchlosť skenovania 90 fps
• Objemová presnosť 0,015 + 0,04 mm x L (m)
• Validácia CMM s certifikovanou kalibračnou doskou (iba verzia CMM!)
• Nie je potrebný žiadny skenovací sprej
• Wi-Fi 6 na bezdrôtové skenovanie so živou spätnou väzbou
• Možnosť použitia aj pri silnom slnečnom svetle (až 100 000 luxov)

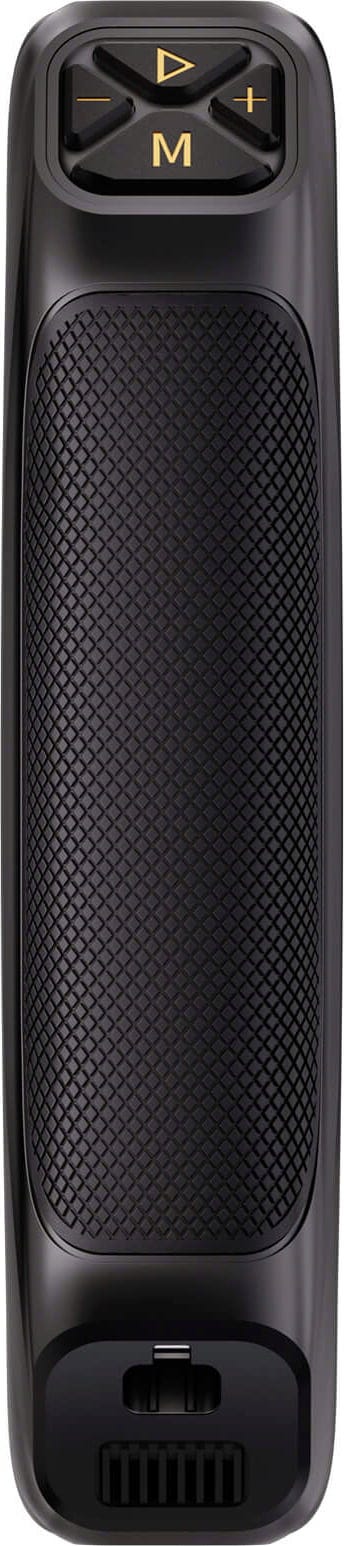

• Prevádzka na batérie až 2,5 hodiny
• HD RGB kamera pre realistické textúry
• Pracovné postupy skenovania do CAD so softvérom Revo
• Ideálny pre reverzné inžinierstvo, zabezpečenie kvality a priemyselné aplikácie

Obsah

► Standard Edition

• 1x MetroY Ultra 3D-Scanner
• 1x Tripod
• 1x Kábel USB typu C na kábel typu C
• 1x Napájací adaptér
• 500x Marker, 6 mm
• 1x Dual-axis Turntable
• 1x Prenosné puzdro
• 1x Kalibračná doska
• Mobile Kit (4th Gen)
• Busta

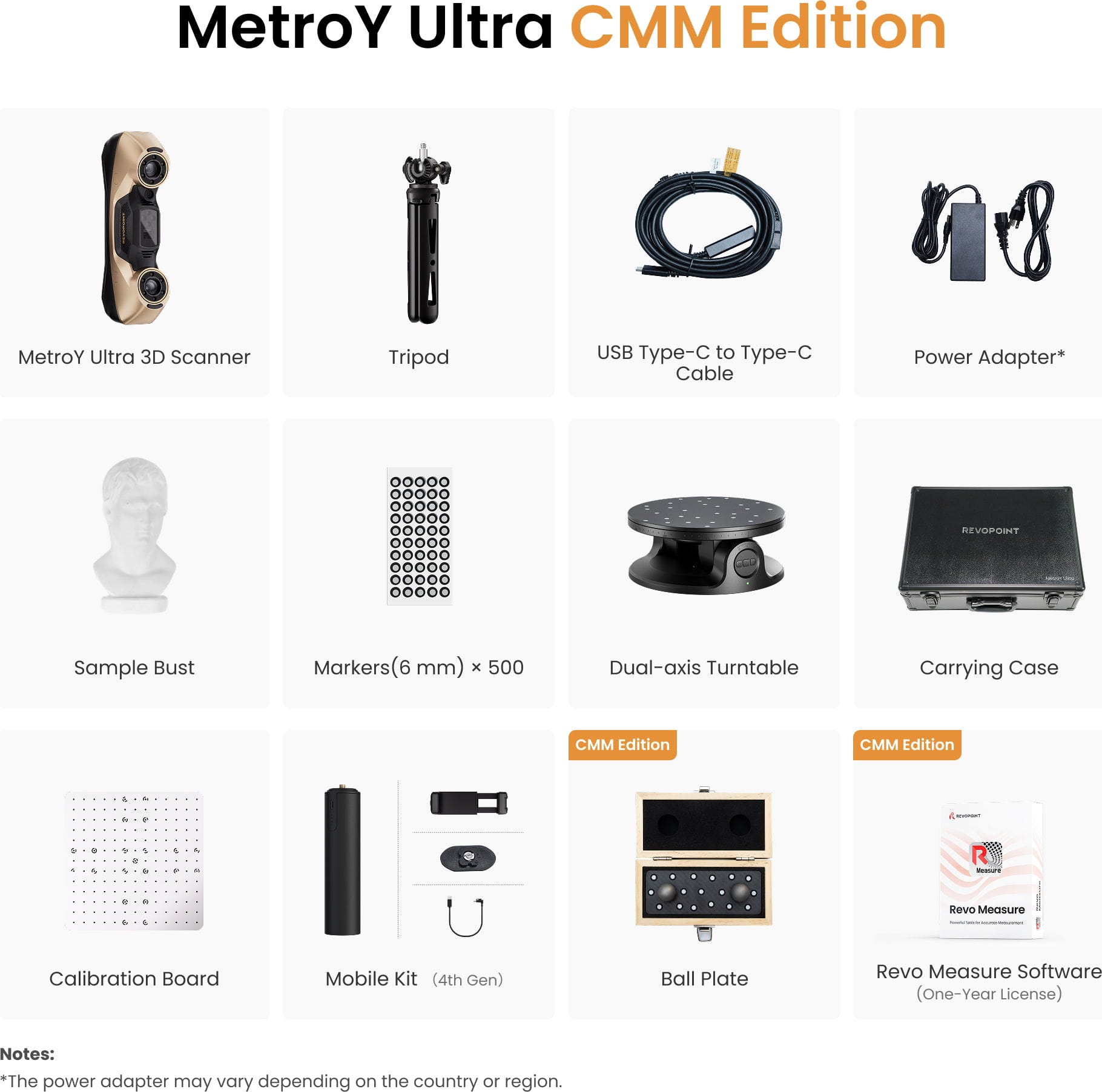

► CMM Edition

• 1 x MetroY Ultra 3D-Scanner
• 1x Tripod
• 1x Kábel USB typu C na kábel typu C
• 1x Napájací adaptér
• 500x Marker, 6 mm
• 1x Dual-axis Turntable
• 1x Prenosné puzdro
• 1x Kalibračná doska
• Mobile Kit (4th Gen)
• Busta
• 1x Ball Plate
• 1x Revo Measure Software (1-ročná licencia)

Technické údaje

Porovnanie MetroY Pro vs MetroX Pro vs MetroY Ultra:
