BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit je výkonná modulárna riadiaca sada pre viacfarebné tlačové systémy. Sada bola vyvinutá v spolupráci s open source projektmi KMS a Happy Hare a umožňuje bezproblémovú plug-and-play integráciu do existujúcich viacmateriálových zostáv - vrátane systémov Happy Hare V3 a Type-B.

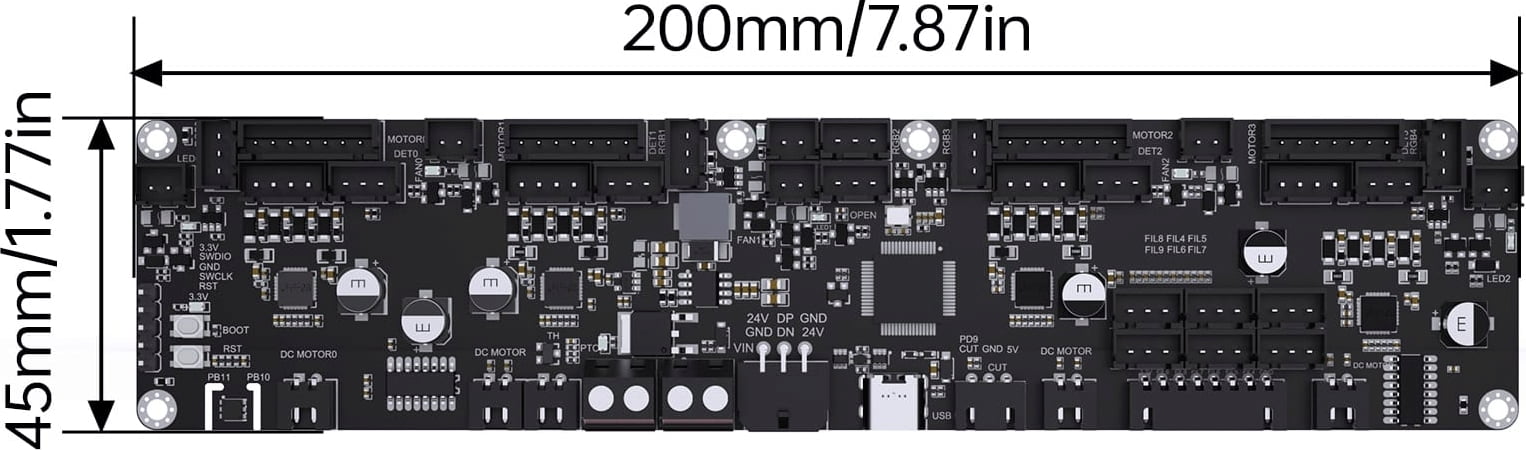

Vysoko presné riadenie pomocou STM32G0B1RET6

Integrovaný 32-bitový mikrokontrolér STM32G0B1RET6 pracuje na frekvencii 64 MHz a zabezpečuje:

• mimoriadne presné zmeny farieb a prechody materiálov
• rýchle reakcie v reálnom čase
• vysokú prevádzkovú spoľahlivosť
• stabilnú synchronizáciu všetkých pripojených modulov

Vďaka tomu máte plnú kontrolu nad svojou viacfarebnou jednotkou.

Modulárny Plug-and-Print-Design

Sada je založená na konzistentnom modulárnom systéme, ktorý vám poskytuje plnú flexibilitu. Každý modul je navrhnutý tak, aby ste ho mohli jednoducho zapojiť - žiadne spájkovanie, žiadna konfigurácia, žiadne úsilie.

Rozšíriteľný HUB pre ďalšie moduly

Chcete viac ako 4 alebo 6 filamentov? Žiadny problém. Rozšíriteľný HUB umožňuje kaskádovanie, takže môžete realizovať 8, 12 alebo 16 kanálov v závislosti od nastavenia. Vďaka tomu je váš systém univerzálny a rozšíriteľný.

Väčšia stabilita vďaka redundancii

Pre maximálnu kontrolu ponúka sada rozšírené funkcie zabezpečenia a redundancie:

• 6 + 6 portov koncového zastavenia
• 4 + 4 porty ovládača

Niektoré porty možno použiť alternatívne na vytvorenie architektúry systému zabezpečenej proti poruche. Súčasné duálne použitie nie je zabezpečené, ale prepínanie/zálohovanie je podporované.

Optimálne podmienky tlače za každých okolností

KMS PCB Kit zabezpečuje, aby bola zostava vždy pripravená za najlepších podmienok:

► Integrovaný senzor HTU21D: vysoko presný snímač teploty a vlhkosti (±0,5 °C), ktorý nepretržite monitoruje hodnoty vnútorného prostredia. Vďaka tomu sú filamenty a komponenty v optimálnom stave.

► Pripojenie NTC pre externé senzory: port pre teplotný senzor NTC 100K umožňuje zaznamenávať ďalšie meracie body - ideálne, ak chcete mať bližšie informácie o určitých moduloch.

► Výkonné MOSFETy: podporuje pripojenie externých vykurovacích modulov na aktívne sušenie filamentov. Tým sa znižuje vlhkosť, predchádza sa zablokovaniu a zvyšuje sa spoľahlivosť tlače.

Maximálna stabilita systému

Táto sada je navrhnutá tak, aby umožňovala trvalo stabilné a bezproblémové zmeny farieb:

► Znížené rušenie signálu: tienenie káblov s MX3.0 zabezpečuje čistý prenos dát a energie - na konzistentné viacfarebné výtlačky bez výpadkov.

► Integrovaný, inovatívny dizajn senzoru: kódovanie vzdialenosti umožňuje presnú detekciu filamentu a zabraňuje falošným údajom počas zmien materiálu.

► Štyri ovládače TMC2209: mimoriadne hladký, tichý chod vašich motorov so stabilným riadením krútiaceho momentu. To zabezpečuje plynulé Shuttle pohyby a čistú výmenu filamentu.

► Spoľahlivé spúšťanie Dual-Stage Buffer: optoelektronické spracovanie signálu v celom reťazci zabezpečuje presné zachytenie a stabilný prenos každého príkazu.

Robustná ochrana - dlhotrvajúci výkon

KMS PCB Kit je založená na robustnej architektúre ochrany, ktorá spoľahlivo chráni všetky elektronické komponenty:

► Ochrana proti prepólovaniu: zabudovaná ochrana proti prepólovaniu zabraňuje poškodeniu spôsobenému nesprávne pripojenými zdrojmi napätia. To znamená, že systém zostáva chránený aj v prípade náhodných chýb v zapojení.

► Ochrana proti elektrostatickému výboju: špeciálne obvody ESD chránia citlivé komponenty pred elektrostatickým výbojom, ktorý môže vzniknúť pri inštalácii alebo demontáži modulov.

Táto dvojitá vrstva ochrany výrazne zvyšuje životnosť celého systému a zabezpečuje, že vaša viacfarebná zostava bude spoľahlivo fungovať aj pri nepretržitom používaní.

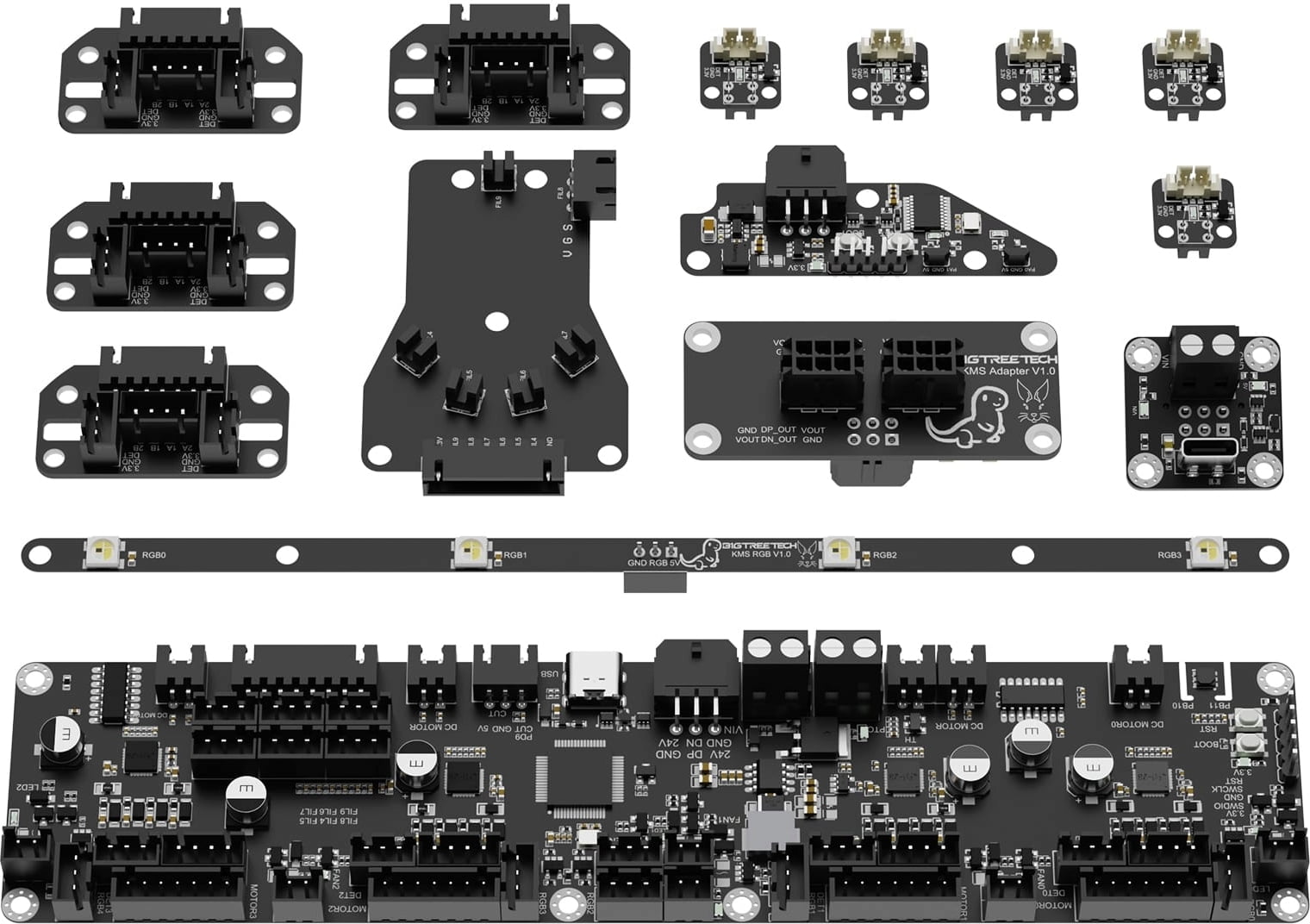

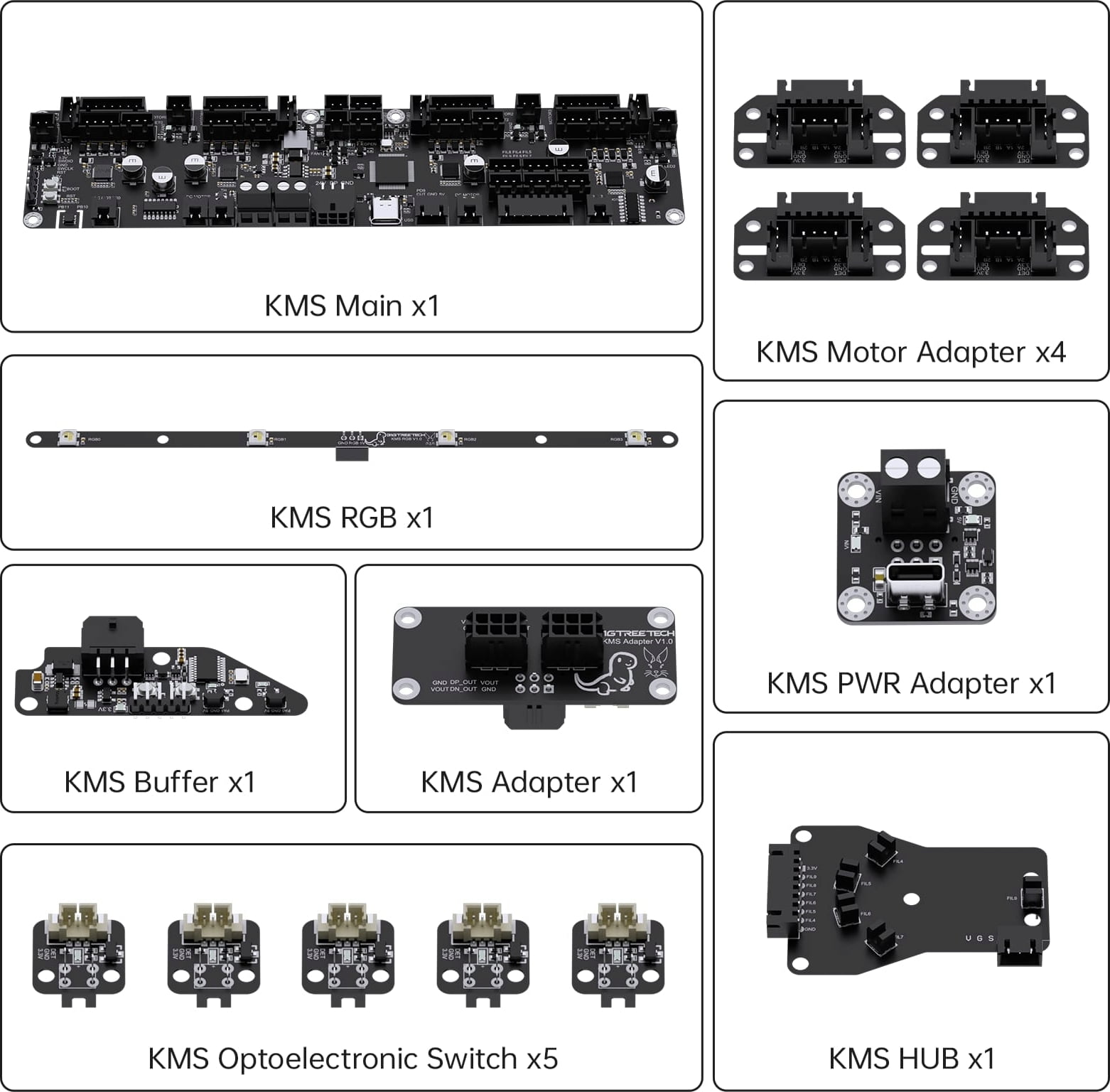

Obsah

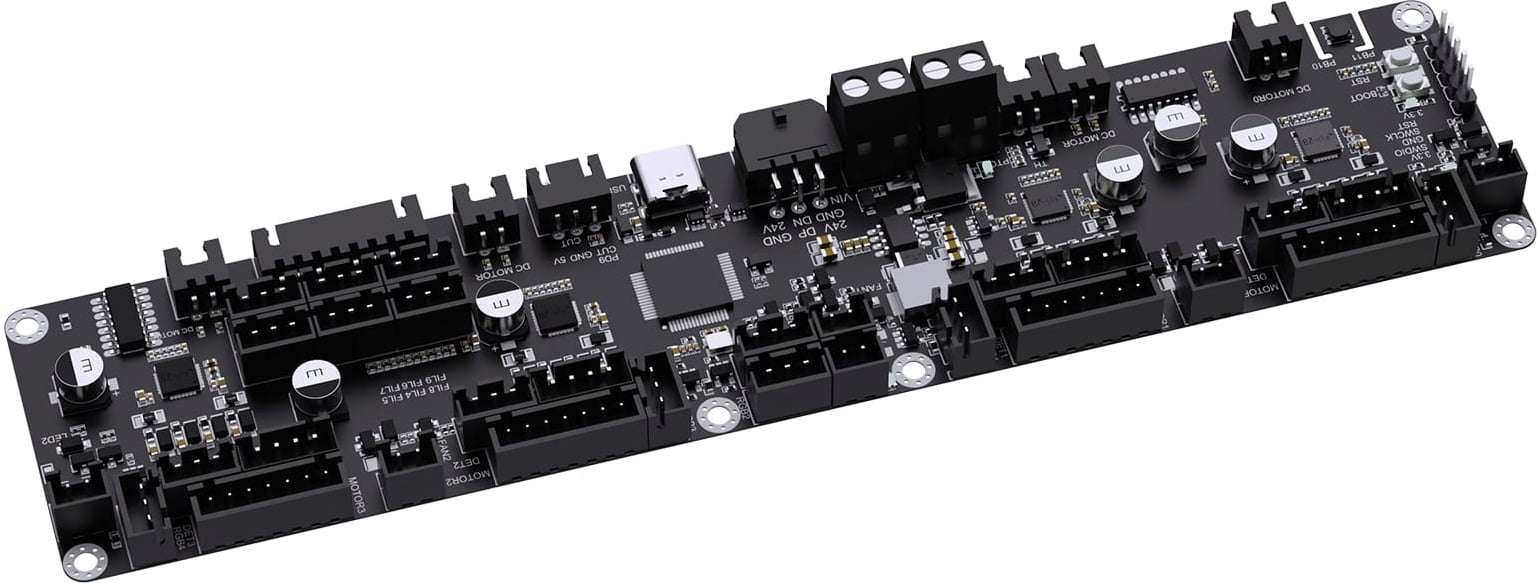

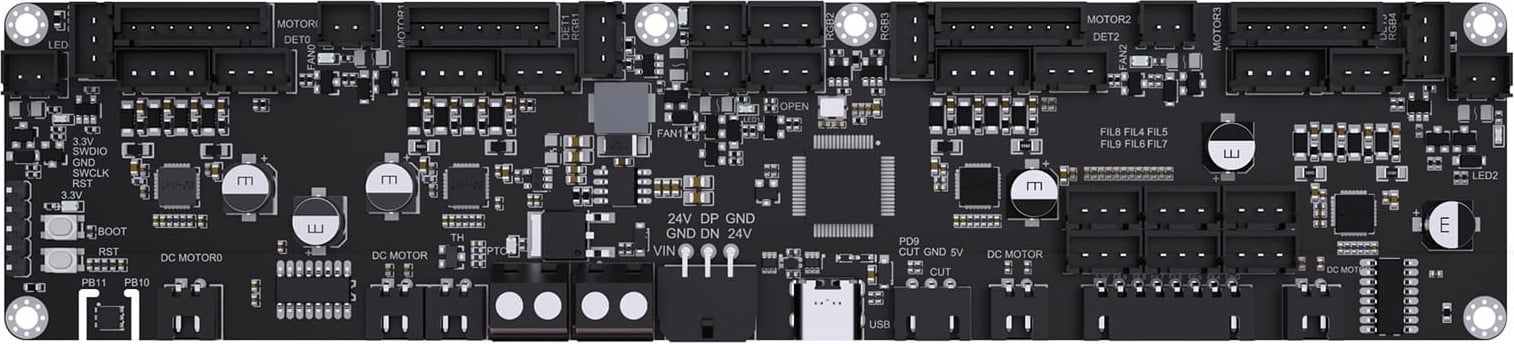

• KMS Mainboard

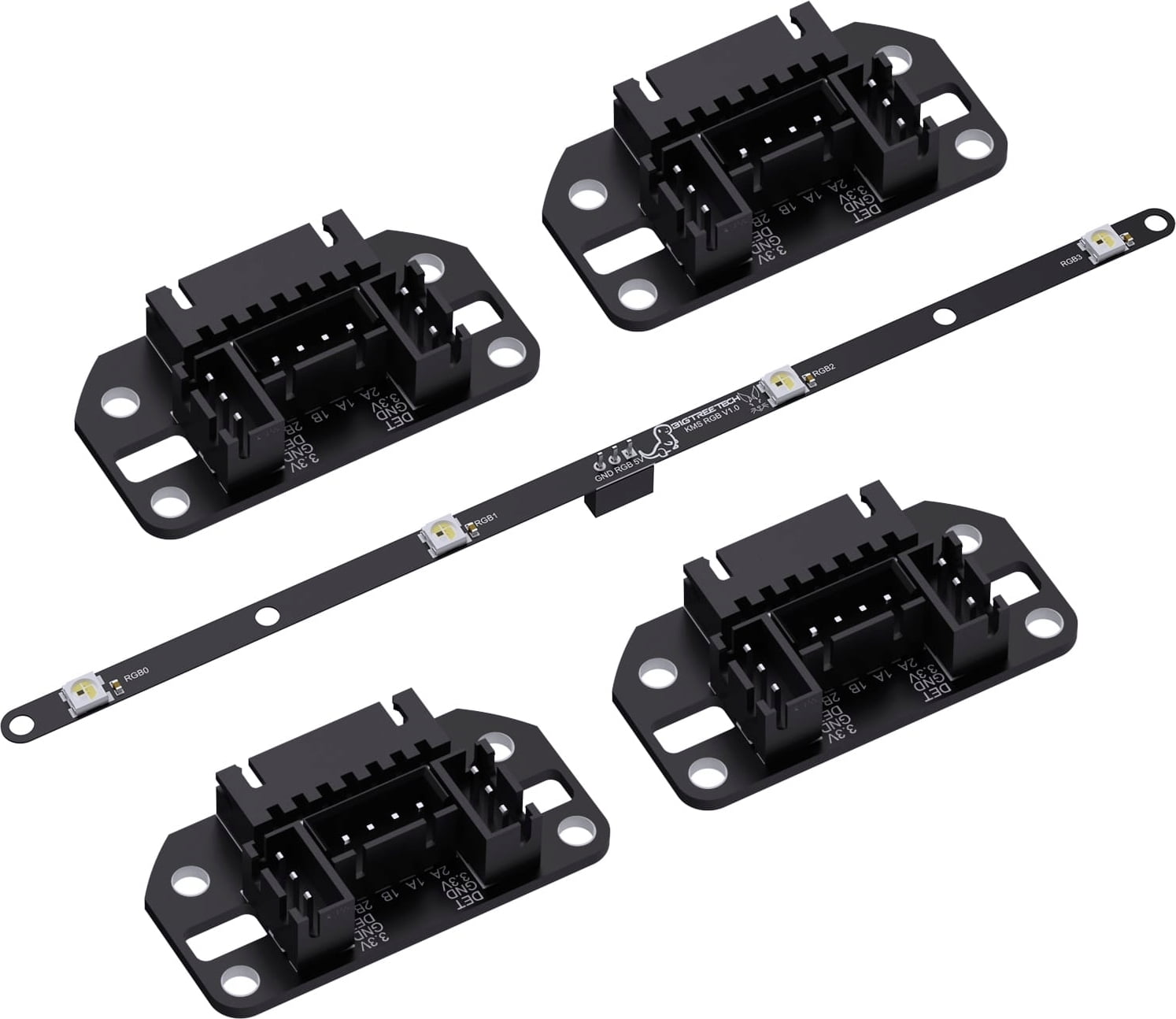

• 4x KMS Motor adaptér
• 1x KMS RGB

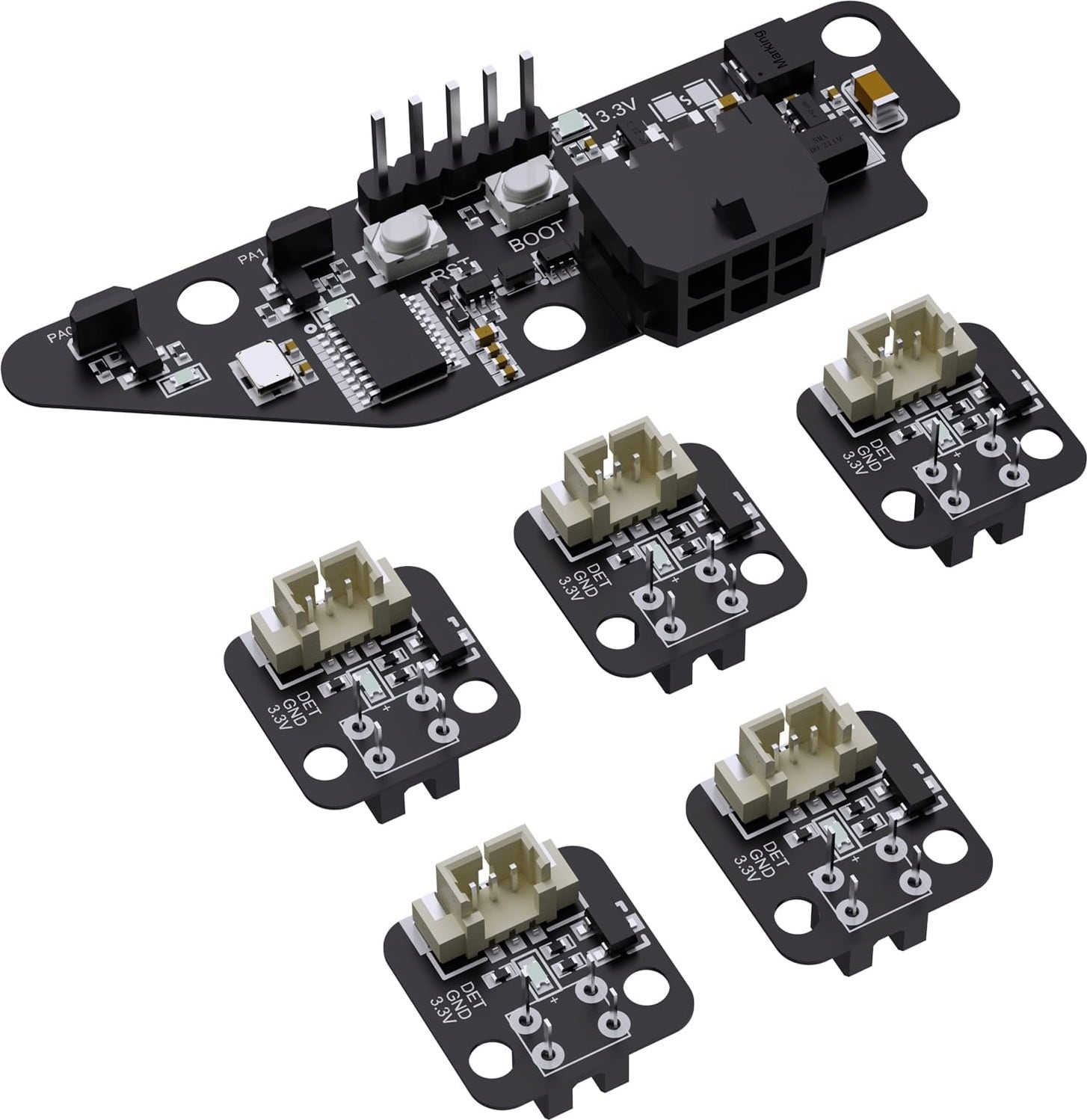

• 1x KMS Buffer
• 1x KMS adaptér

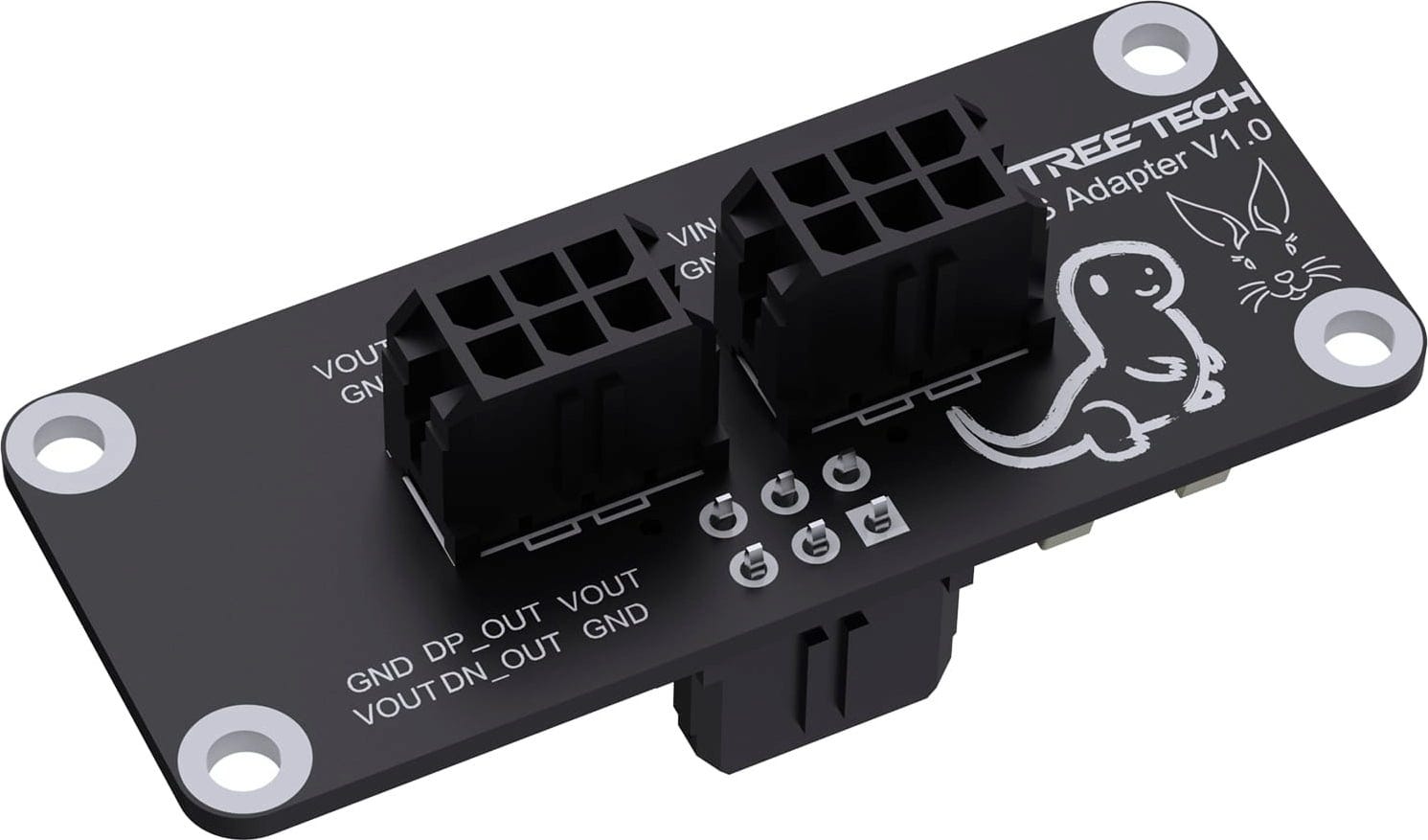

• 1x KMS PWR adaptér
• 1x KMS Hub

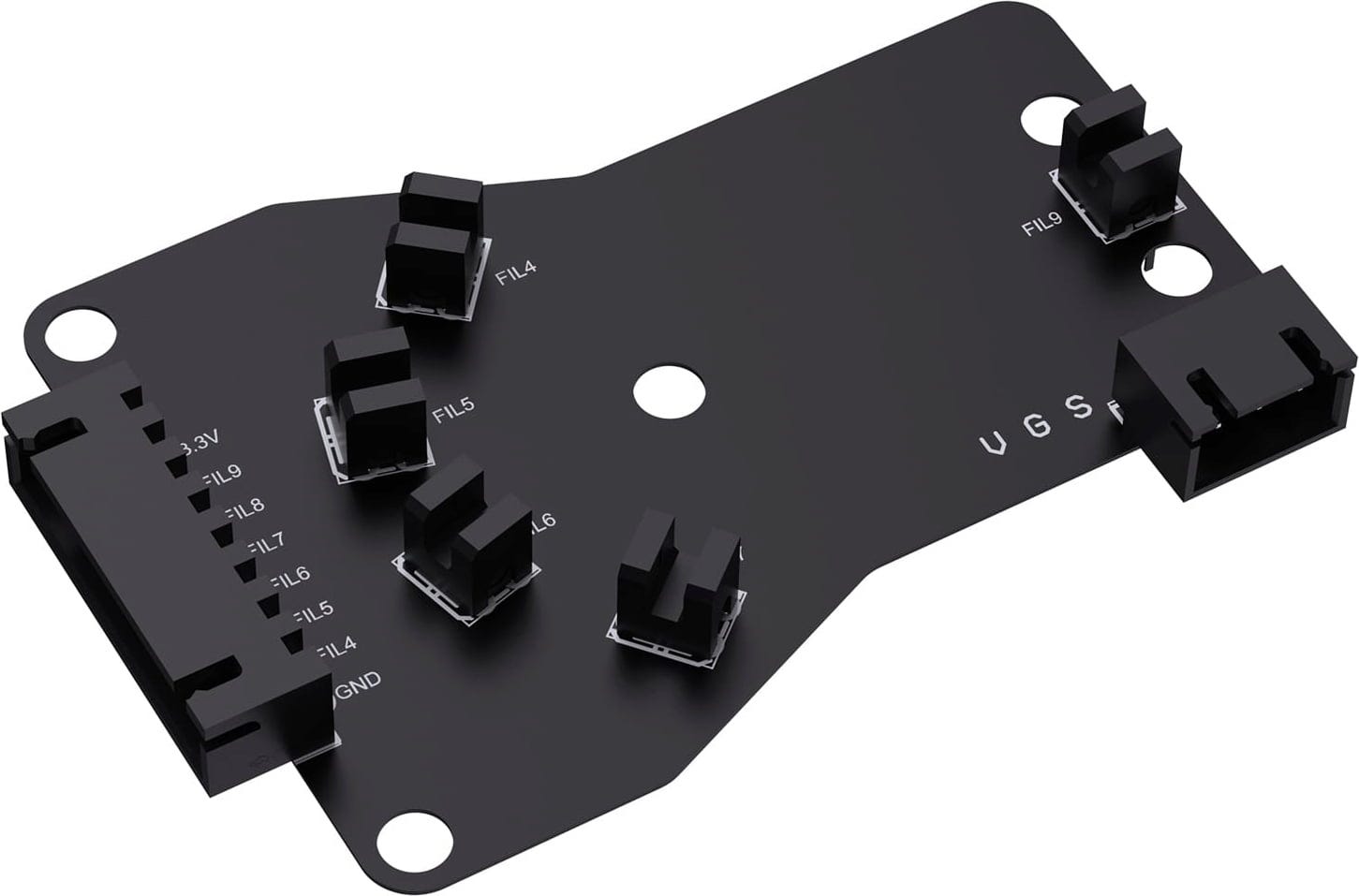

• 1x Optoelektronický prepínač KMS

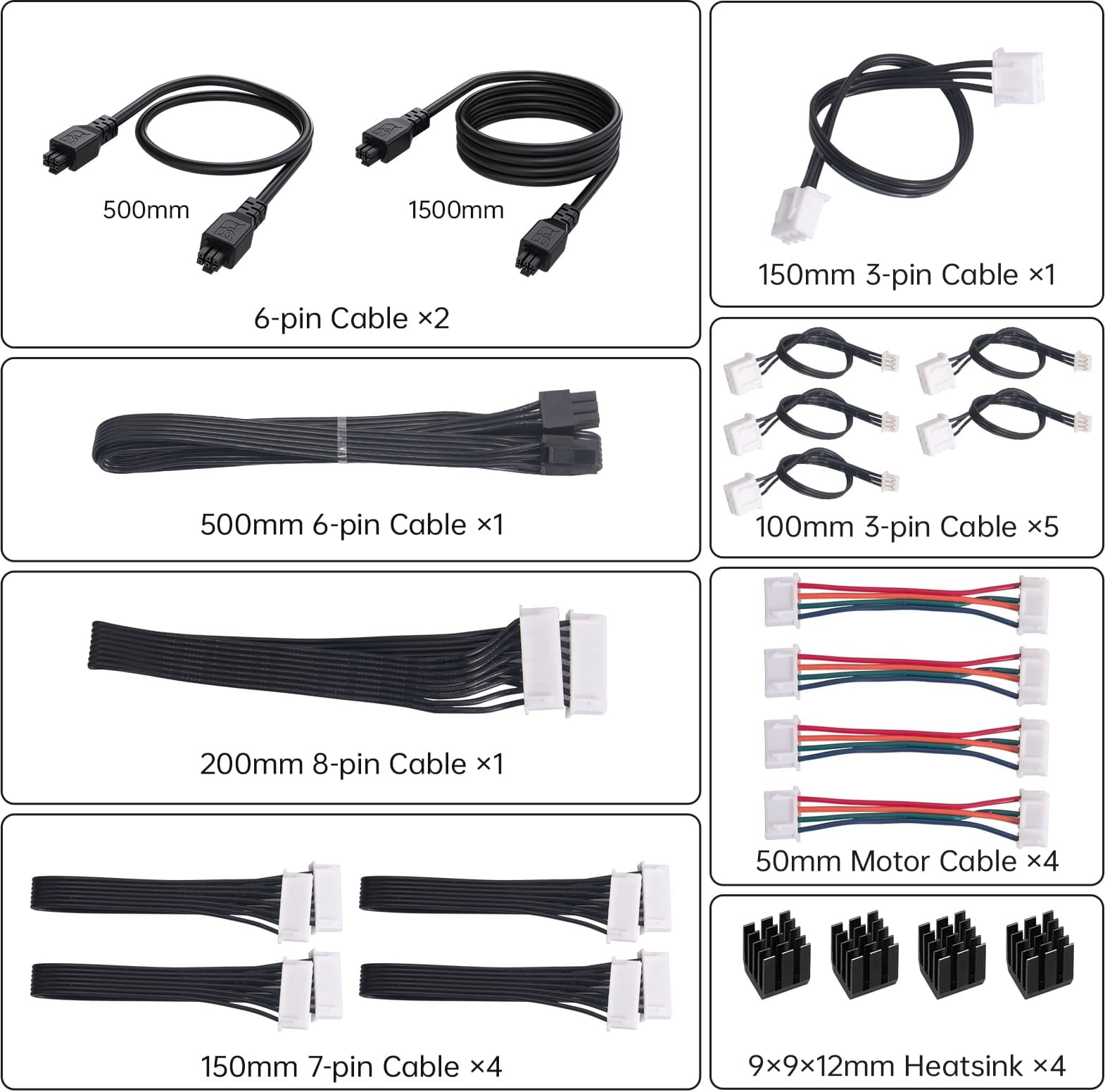

• 2x 6-pinový kábel, 500 mm, 1500 mm
• 1x 3-kolíkový kábel, 150 mm
• 1x 6-pinový kábel, 500 mm
• 5x 3-pinový kábel, 100 mm
• 1x 8-pinový kábel, 200 mm
• 4x Kábel motora, 50 mm
• 4x 7-pinový kábel, 150 mm
• 4x Heatsink, 9x9x12 mm

Technické údaje
